#1 Help Me DJPRMF - em Seg 14 Maio 2012 - 17:35

Cristiano.G

Utilizador
Boas DJPRMF, preciso da tua ajuda, ja comprei todos os hardwares, menos o processador.

Estou a tentar ligar os cabos do painel frontal na board, onde eh que ligo o cabo ac,97 e hd audio, esses 2 caboas estao juntos.

Tem outro cabo que esta escrito 1394

E outra duvida eh, a minha caixa tem 3 coolers e todos eles vem com 3 pinos, na minha board so vejo entrada de 4 pinos, o que faco? A board eh asus rampage IV extreme e a caixa eh cooler master HAF X 942 full tower.

Please me ajuda.

Se tiver outra duvida volto a postar.

Ver perfil do usuário

#2 Re: Help Me DJPRMF - em Seg 14 Maio 2012 - 17:55

DJPRMF

Administrador
avatar
Boas,
Penso que as questões não devam ser só dirigidas a mim, pois toda a comunidade ajuda. Smile

Mas por pontos:
1º Das ligações que refere (ac,97 e hd audio) somente deve utilizar uma, ficando a outra por ligar. Normalmente é utilizada a HDAudio.
Deve verificar o manual da motherboard. Neste deverá encontrar o esquema de todas as ligações da placa. Wink

2º Poderá ligar apenas os três primeiros. O 4(cor amarela, normalmente) é utilizado para controlar a velocidade da ventoinha, por exemplo, sendo opcional. Somente no caso do cooler do CPU é que deve ter todos ligados. Smile


____________________________________________




Não respondo a MP's de tópicos que podem ser colocados no forum. Ajude e seja ajudado por todos.
TugaTech | Host TugaTech
Ver perfil do usuário http://tugatech.com.pt https://www.facebook.com/DJPRMF https://twitter.com/dj_prmf DJPRMF https://plus.google.com/+PedroFernandes-DJPRMF?rel=author

#3 Re: Help Me DJPRMF - em Seg 14 Maio 2012 - 18:00

Cristiano.G

Utilizador
entao posso ligar o fan de 3 pinos no board de 4 pinos.


por que que so devo ligar 1 audio, qual a diferenca entre ac,97 e hd audio? ja vi a entrada do audio, so tem uma entrada.

Ver perfil do usuário

#4 Re: Help Me DJPRMF - em Seg 14 Maio 2012 - 18:04

DJPRMF

Administrador
avatar
Sim, poderá ligar, no entanto respeite sempre a polaridade (certifique-se que a ligação se encontra correcta).

O ac97 é utilizado em placas mais antigas ou sem suporte a HDAudio. Este possui uma melhor qualidade e é o que se encontra na grande maioria dos computadores actuais. Wink


____________________________________________




Não respondo a MP's de tópicos que podem ser colocados no forum. Ajude e seja ajudado por todos.
TugaTech | Host TugaTech
Ver perfil do usuário http://tugatech.com.pt https://www.facebook.com/DJPRMF https://twitter.com/dj_prmf DJPRMF https://plus.google.com/+PedroFernandes-DJPRMF?rel=author

#5 Re: Help Me DJPRMF - em Seg 14 Maio 2012 - 18:13

Cristiano.G

Utilizador
e o cabo 1394 posso ligar na entrada usb do board, no board tem 2 entradas usb

Ver perfil do usuário

#6 Re: Help Me DJPRMF - em Seg 14 Maio 2012 - 18:22

DJPRMF

Administrador
avatar
Deve ter a ligação também referida no manual da motherboard, no esquema que consultou anteriormente. Wink


____________________________________________




Não respondo a MP's de tópicos que podem ser colocados no forum. Ajude e seja ajudado por todos.
TugaTech | Host TugaTech
Ver perfil do usuário http://tugatech.com.pt https://www.facebook.com/DJPRMF https://twitter.com/dj_prmf DJPRMF https://plus.google.com/+PedroFernandes-DJPRMF?rel=author

#7 Re: Help Me DJPRMF - em Seg 14 Maio 2012 - 18:30

Cristiano.G

Utilizador
isso tudo eh novidade para, eu dei um grande salto, o pc que usava nao tinha as mesmas funcoes que este, tudo complicado lol

Ver perfil do usuário

#8 Re: Help Me DJPRMF - em Seg 14 Maio 2012 - 18:32

DJPRMF

Administrador
avatar
Razz
É normal que à primeira vista pareça complicado, mas alguma duvida basta colocar. Smile


____________________________________________




Não respondo a MP's de tópicos que podem ser colocados no forum. Ajude e seja ajudado por todos.
TugaTech | Host TugaTech
Ver perfil do usuário http://tugatech.com.pt https://www.facebook.com/DJPRMF https://twitter.com/dj_prmf DJPRMF https://plus.google.com/+PedroFernandes-DJPRMF?rel=author

#9 Re: Help Me DJPRMF - em Seg 14 Maio 2012 - 19:03

Cristiano.G

Utilizador
Obrigado.
Tenho outra duvida:

A caixa veio com este cabo "speaker", eu sei ligar o speaker na board, mas onde coloco a outra entrada que veio com uma bola

Aqui vai a foto:





Ver perfil do usuário

#10 Re: Help Me DJPRMF - em Seg 14 Maio 2012 - 19:04

Cristiano.G

Utilizador
No catalgo da caixa nao vem nada sobre esse cabo. Ja li tudo.

Ver perfil do usuário

#11 Re: Help Me DJPRMF - em Seg 14 Maio 2012 - 19:12

DJPRMF

Administrador
avatar
Essa parte "redonda" é o speaker... Não liga a lado nenhum. É a coluna que emite o som. Smile


____________________________________________




Não respondo a MP's de tópicos que podem ser colocados no forum. Ajude e seja ajudado por todos.
TugaTech | Host TugaTech
Ver perfil do usuário http://tugatech.com.pt https://www.facebook.com/DJPRMF https://twitter.com/dj_prmf DJPRMF https://plus.google.com/+PedroFernandes-DJPRMF?rel=author

#12 Re: Help Me DJPRMF - em Seg 14 Maio 2012 - 19:14

Cristiano.G

Utilizador
Lol, entao eh so ligar os pinos na board e ja esta. a parte redonda eh fica solta. Obrigado por tudo. Contigo aprendo muitas coisas.

Ver perfil do usuário

#13 Re: Help Me DJPRMF - em Ter 15 Maio 2012 - 13:44

Cristiano.G

Utilizador
Estou aqui de novo.

O manual da minha board diz:
The EZ plug connectors provide additional power to the memory modules and pci express 3.0 x 16 slots. Connect a 6-pin power cable to ez_plug_1 when installing four pcie3.0 x 16 display cards to provide sufficient power supply. Connect a 4 -pin power cable to ez_plug 2 to provide stable power supply to the DIMMS.

Eu preciso mesmo de encaixar esses dois cabos nessa entrada?
Eu so uso uma placa grafica que eh GTX 590.

Ver perfil do usuário

#14 Re: Help Me DJPRMF - em Ter 15 Maio 2012 - 14:04

DJPRMF

Administrador
avatar
Como refere, se a placa necessita de essa ligação, deverá ligar as mesmas para a RAM (DIMM's) e para a gráfica. Wink


____________________________________________




Não respondo a MP's de tópicos que podem ser colocados no forum. Ajude e seja ajudado por todos.
TugaTech | Host TugaTech
Ver perfil do usuário http://tugatech.com.pt https://www.facebook.com/DJPRMF https://twitter.com/dj_prmf DJPRMF https://plus.google.com/+PedroFernandes-DJPRMF?rel=author

#15 Re: Help Me DJPRMF - em Ter 15 Maio 2012 - 14:11

Cristiano.G

Utilizador
Mas entao so ligo o cabo com 4 pinos, para memorias, a de 6 pinos posso nao ligar porque nao utilizo 2 placas graficas certo?

E sobre o cabo da fonte?

Ver perfil do usuário

#16 Re: Help Me DJPRMF - em Ter 15 Maio 2012 - 14:23

DJPRMF

Administrador
avatar
A ligação adicional da fonte para a placa gráfica não é utilizada somente em modos de duas placas gráficas (SLI).
Caso a sua placa possua esta entrada de energia suplementar, a mesma é utilizada como um "reforço" à energia enviada pela motherboard, logo deve ser ligada mesmo utilizando somente uma placa gráfica. Wink

A segunda questão, refere-se à segunda foto? Caso não tenha a ligação apra os utilizar, não deve ligar.
Segundo a foto aparentam ser todos de 4 pinos. Wink


____________________________________________




Não respondo a MP's de tópicos que podem ser colocados no forum. Ajude e seja ajudado por todos.
TugaTech | Host TugaTech
Ver perfil do usuário http://tugatech.com.pt https://www.facebook.com/DJPRMF https://twitter.com/dj_prmf DJPRMF https://plus.google.com/+PedroFernandes-DJPRMF?rel=author

#17 Re: Help Me DJPRMF - em Ter 15 Maio 2012 - 15:12

Cristiano.G

Utilizador
Sim, eu tenho que conectar esse cabo de 4 pinos? Eu ja conectei o cabo de 24pinos.

Sao 4 pinos sim, mas conectando os 2 da 8 pinos, a minha board tem 2 entradas, uma de 4 pinos e outra de 8 pinos.



Ver perfil do usuário

#18 Re: Help Me DJPRMF - em Ter 15 Maio 2012 - 15:22

DJPRMF

Administrador
avatar
Em principio, só necessita de ligar um de quatro pinos. Wink


____________________________________________




Não respondo a MP's de tópicos que podem ser colocados no forum. Ajude e seja ajudado por todos.
TugaTech | Host TugaTech
Ver perfil do usuário http://tugatech.com.pt https://www.facebook.com/DJPRMF https://twitter.com/dj_prmf DJPRMF https://plus.google.com/+PedroFernandes-DJPRMF?rel=author

#19 Re: Help Me DJPRMF - em Ter 15 Maio 2012 - 16:49

Cristiano.G

Utilizador
E na entrada EZ plug de 4 pinos, entra um cabo de 4 pinos pequenino que sai da fonte certo (tipo aqueles do cooler, mas sem picos)?


Eu ja encaixei o cabo na entrada EZ plug de 4 pinos, so que quando tentei tirar o cabo ja nao saia, ate os meus dedos ficarem vermelhos, o cabo ja nao sai mais?

Ver perfil do usuário

#20 Re: Help Me DJPRMF - em Ter 15 Maio 2012 - 16:58

DJPRMF

Administrador
avatar
@Cristiano.G escreveu:E na entrada EZ plug de 4 pinos, entra um cabo de 4 pinos pequenino que sai da fonte certo (tipo aqueles do cooler, mas sem picos)?


Eu ja encaixei o cabo na entrada EZ plug de 4 pinos, so que quando tentei tirar o cabo ja nao saia, ate os meus dedos ficarem vermelhos, o cabo ja nao sai mais?

Obviamente que tem de sair... Very Happy
Certifique-se que está a carregar numa pequena aba que a ligação possui. Doutra forma este não sai Razz

Note que, da minha parte, é um pouco complicado explicar tudo ou de forma totalmente correcta, pois existem alguns detalhes que somente estando ao pé do computador ou vendo os mesmos.

Se não souber como montar os componentes, principalmente a fonte e as ligações ,a minha recomendação (até para evitar danos) será optar por levar o computador a um técnico, de forma a fazer a montagem. Wink


____________________________________________




Não respondo a MP's de tópicos que podem ser colocados no forum. Ajude e seja ajudado por todos.
TugaTech | Host TugaTech
Ver perfil do usuário http://tugatech.com.pt https://www.facebook.com/DJPRMF https://twitter.com/dj_prmf DJPRMF https://plus.google.com/+PedroFernandes-DJPRMF?rel=author

#21 Re: Help Me DJPRMF - em Ter 15 Maio 2012 - 19:25

Cristiano.G

Utilizador

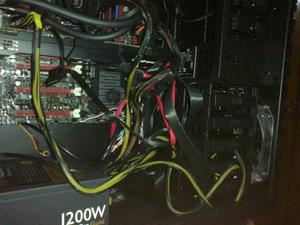

Ja montei a maquina, so estou a espera do processador I7 3960X para instalar. Ai estao as fotos:






Esta cheio de cabos, eu nao vou conseguir organizar estes cabos, estao todos apertados, vai ficar assim, espero que nao atrapalhe a ventilacao, mas tambem a caixa tem 4 ventoinhas.

Vamos la ver se nao falhei em nada.

O que me preocupa eh o cabo EZ Plug que nao sai, se eu metesse ao contratio acho que o cabo nem entrava nos pinos.

Ver perfil do usuário

#22 Re: Help Me DJPRMF - em Ter 15 Maio 2012 - 19:29

DJPRMF

Administrador
avatar
Realmente está um pouco de confusão com todos esses cabos. Razz
Existem fixadores desenhados para arrumar um pouco melhor os cabos...
Quanta mais desarrumação, menor a eficácia da refrigeração. Wink

Recomendo que verifique bem o cabo EZ Plug. Este deveria sair facilmente. Como referi antes, verifique se este possui uma pequena aba para fixar e, em caso afirmativo, verifique se está a carregar na mesma da forma correcta (no topo).


____________________________________________




Não respondo a MP's de tópicos que podem ser colocados no forum. Ajude e seja ajudado por todos.
TugaTech | Host TugaTech
Ver perfil do usuário http://tugatech.com.pt https://www.facebook.com/DJPRMF https://twitter.com/dj_prmf DJPRMF https://plus.google.com/+PedroFernandes-DJPRMF?rel=author

#23 Re: Help Me DJPRMF - em Ter 15 Maio 2012 - 19:37

Cristiano.G

Utilizador
Nao tem nenhuma aba, o cabo ez plug eh como dos coolers fan.


Eu sei que esta mal organizado, mas com 4 ventoinhas o pc nao vai arrefecer?

Ver perfil do usuário

#24 Re: Help Me DJPRMF - em Ter 15 Maio 2012 - 19:43

DJPRMF

Administrador
avatar
Existe algum "medo" quando o material é novo e, pro vezes, podemos pensar que estamos a fazer força para tirar algo mas, com o medo de danificar, não fazemos a força suficiente. Smile
Pois o cabo devia sair sem problemas. Wink

As ventoinhas deverão dar conta do recado. Não é necessário um furacão dentro do PC para o arrefecer. Na maioria dos casos, uma ventoinha traseira e outra frontal é mais do que suficiente. Wink


____________________________________________




Não respondo a MP's de tópicos que podem ser colocados no forum. Ajude e seja ajudado por todos.
TugaTech | Host TugaTech
Ver perfil do usuário http://tugatech.com.pt https://www.facebook.com/DJPRMF https://twitter.com/dj_prmf DJPRMF https://plus.google.com/+PedroFernandes-DJPRMF?rel=author

#25 Re: Help Me DJPRMF - em Qua 16 Maio 2012 - 3:18

Daniel Mendes

Super-membro
avatar
Por acaso também estou com esse problema de ligar a fan de 3 pinos a ficha da fonte com 4 pinos/entradas, mas já resolvi o assunto. Deram-me uma peça que não sei o nome em que posso ligar até 4 fans, essa peça é ligada à board como uma fan normal ou então ligado via USB. Não sei o preço, mas sei que até te medidor de temperatura, medidor e controlador de velocidade das fans, etc etc.

Ver perfil do usuário http://www.dusttbox.com https://www.facebook.com/www.facebook.com/zerokj skkzero
