Coolermaster CM 690 II Advanced
Autor: Steelballzz
Produto: Caixa Coolermaster CM 690 II Advanced
Data : 04-02-2010

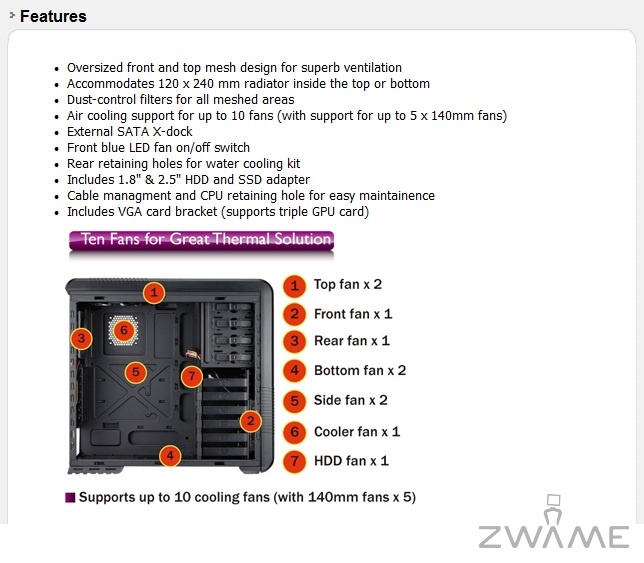

[Analise] Coolermaster CM 690 II Advanced Source_1

[Analise] Coolermaster CM 690 II Advanced Source_2

[Analise] Coolermaster CM 690 II Advanced Source_3

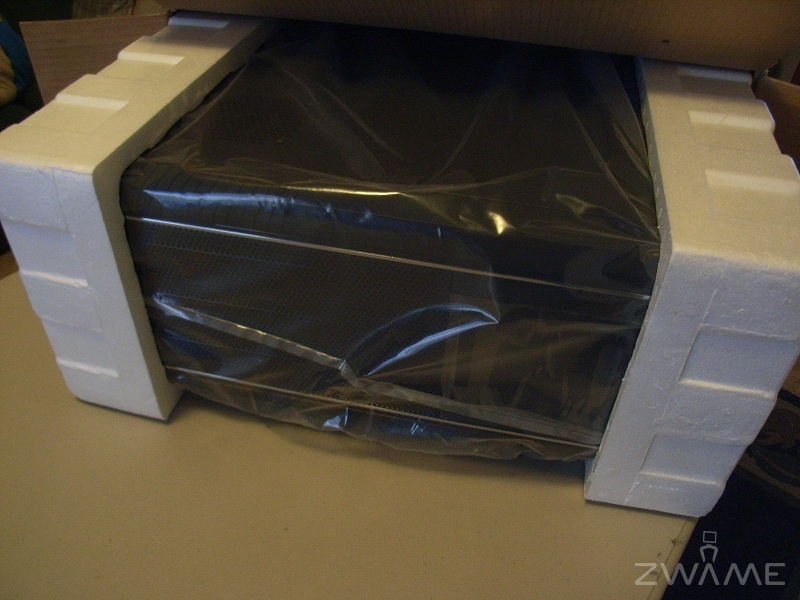

Confesso que estava expectante, pois a 690 original é uma bela caixa, principalmente pela qualidade que oferece a um preço razoável, e então fui abrir a muito apelativa caixa que envolve o objecto desta análise


[Analise] Coolermaster CM 690 II Advanced Cm690_red_1

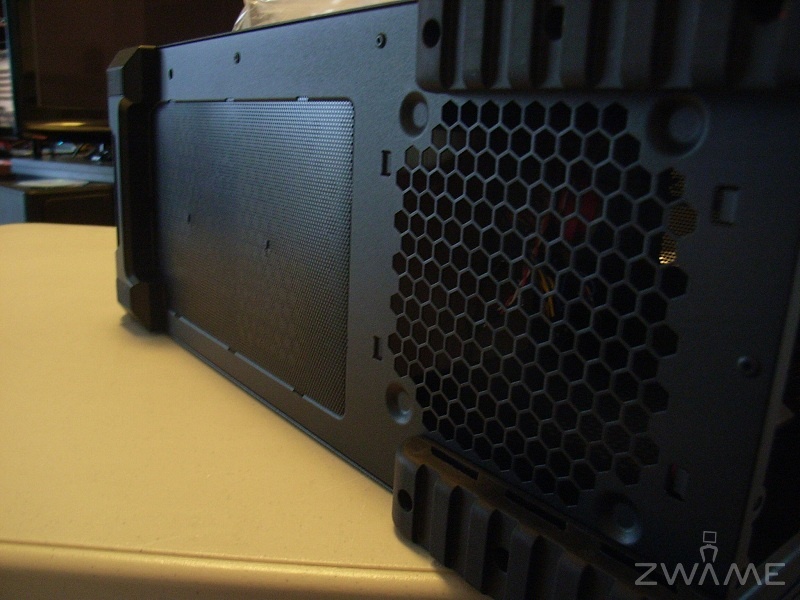

Nada de novo até aqui, os pés são idênticos á anterior, e o peso é sensivelmente idêntico, mas quando se retira o plástico, facilmente se verifica que a qualidade da pintura parece bastante boa, sem arestas vivas, e no geral com um aspecto mais bem acabado


[Analise] Coolermaster CM 690 II Advanced Cm690_red_2

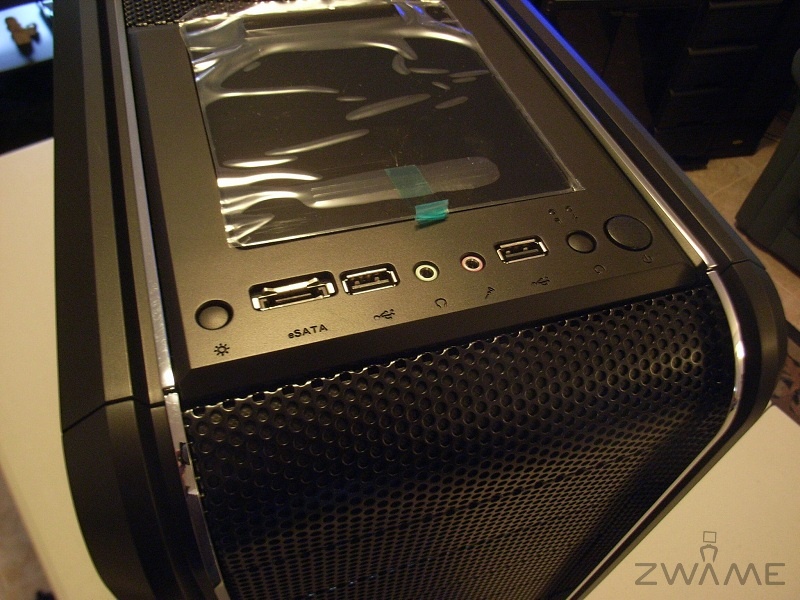

A 1ª grande alteração dá-se ao nível do painel frontal, dado que, tanto os botões de power e reset, os jacks de head phones e micro e igualmente a porta eSata, passaram para uma posição mais acessível e no topo da caixa




[Analise] Coolermaster CM 690 II Advanced Cm690_red_3

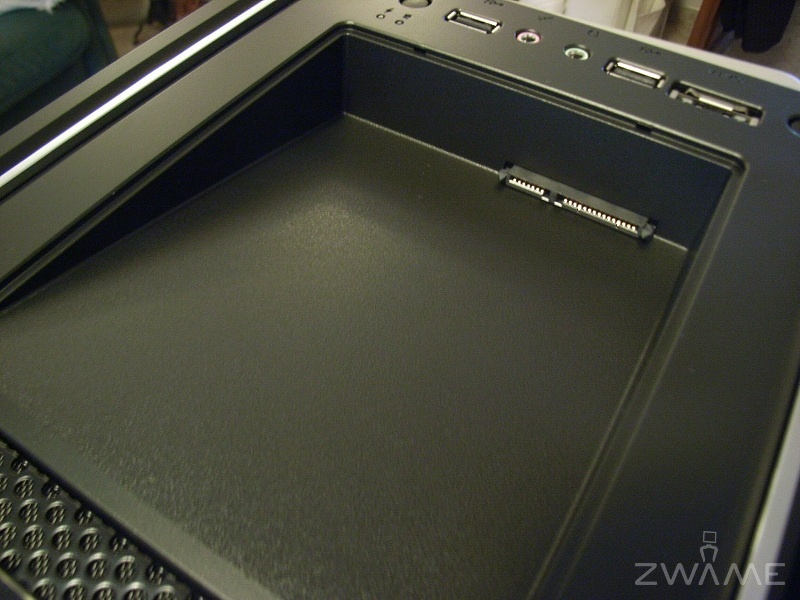

De seguida temos talvez a maior inovação que esta caixa apresenta, uma docking para discos sata, que permite ligar externamente um disco rigido, sem ser necessário estar a abrir a caixa e com a perfomance que teria ligado dentro dela
Pessoalmente acho esta caracteristica um dos pontos fortes da 690 II


[Analise] Coolermaster CM 690 II Advanced Cm690_red_4

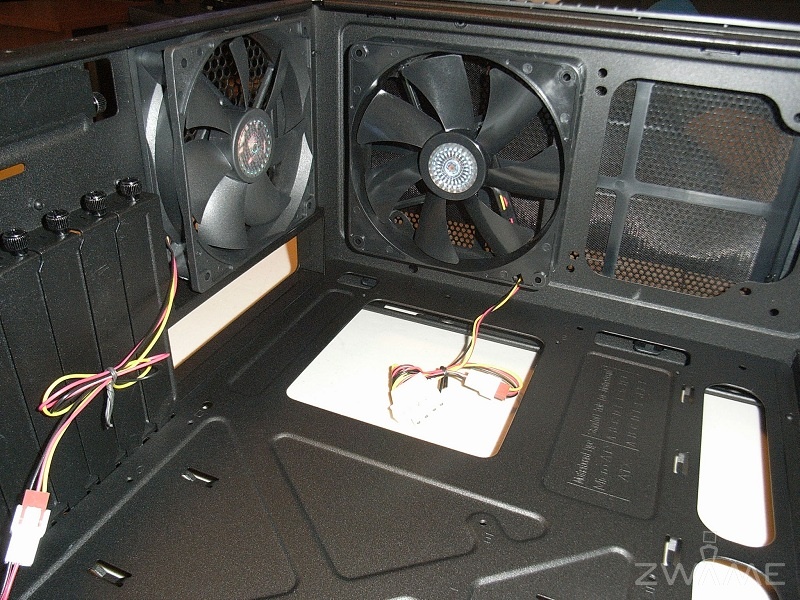

Passando ao interior, verificamos que a pintura tem um optimo acabamento, e que já estão 2 ventoinhas incluidas na caixa, para além da frontal
Tudo tem uma aspecto de qualidade e robustez, e facilmente nos esquecemos que esta não uma caixa de topo, tal a sensação de "luxo" que oferece


[Analise] Coolermaster CM 690 II Advanced Cm690_red_5

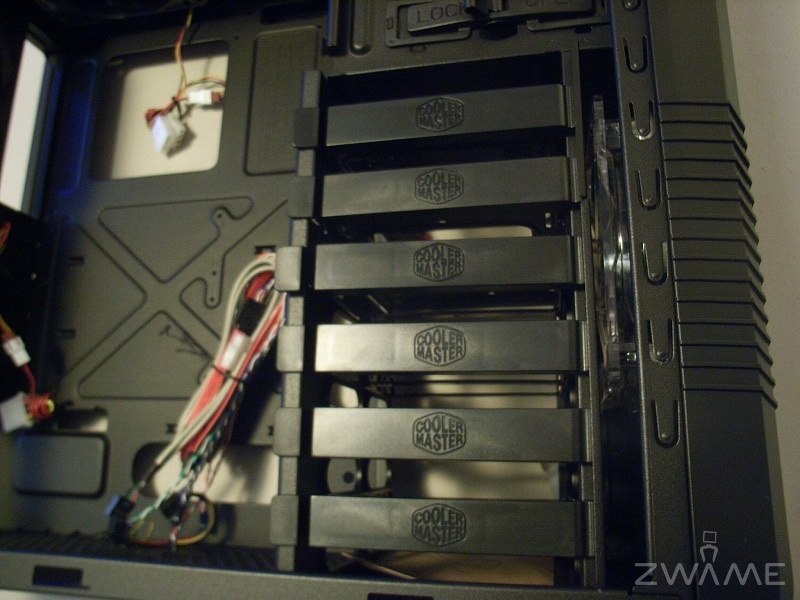

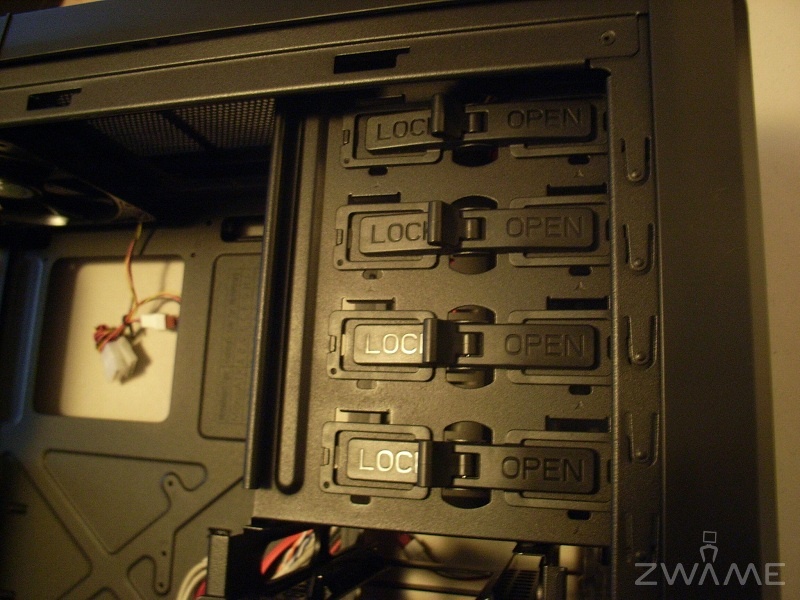

Chegados á zona dos discos, continua tudo a ser montado sem ser necessário qualquer chave ou acessório, e mais uma vez todos os plásticos parecem resistentes, e capazes de durarem algum tempo, com uma utilização intensiva. sem se estragarem ou partirem

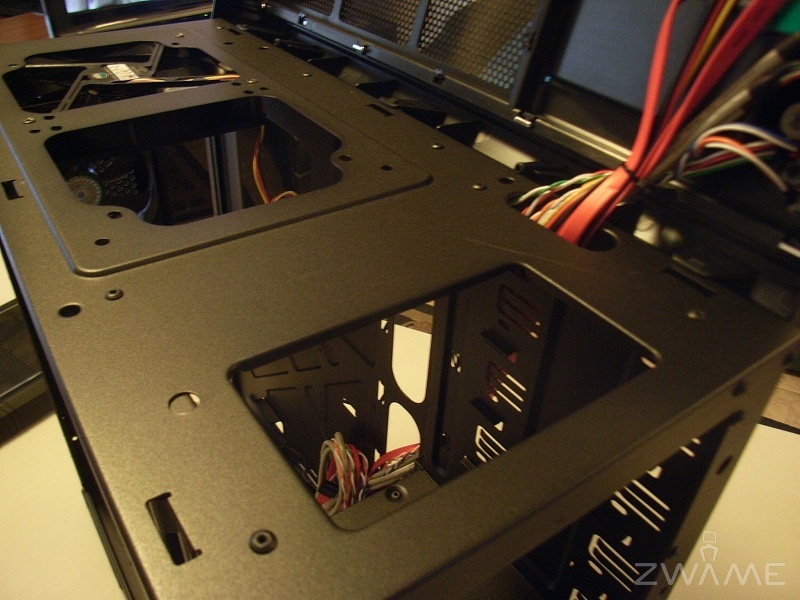

A montagem da drive de cd implica retirar o painel frontal, o que é bastante fácil, e retirar o painel de topo é também simples e permite a montagem de um radiador, sem ser preciso cortar nada

[Analise] Coolermaster CM 690 II Advanced Cm690_red_6

[Analise] Coolermaster CM 690 II Advanced Cm690_red_7

[Analise] Coolermaster CM 690 II Advanced Cm690_red_8

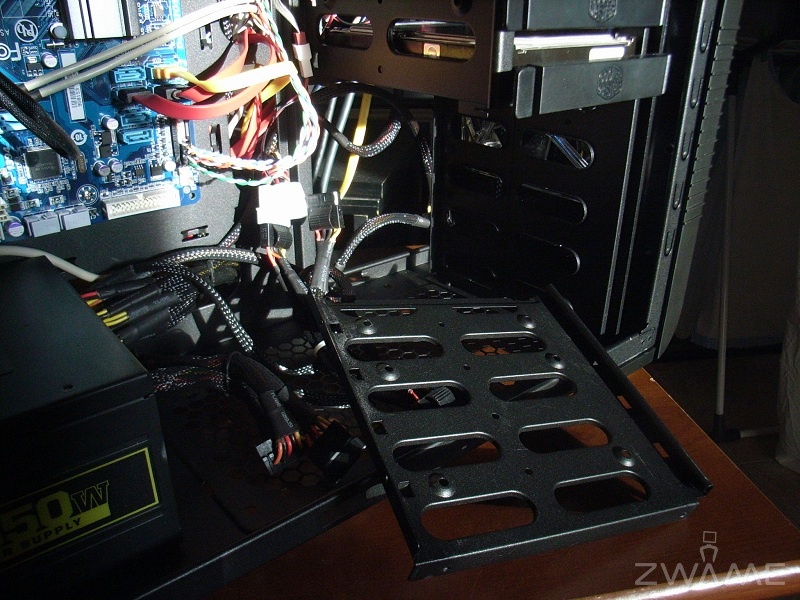

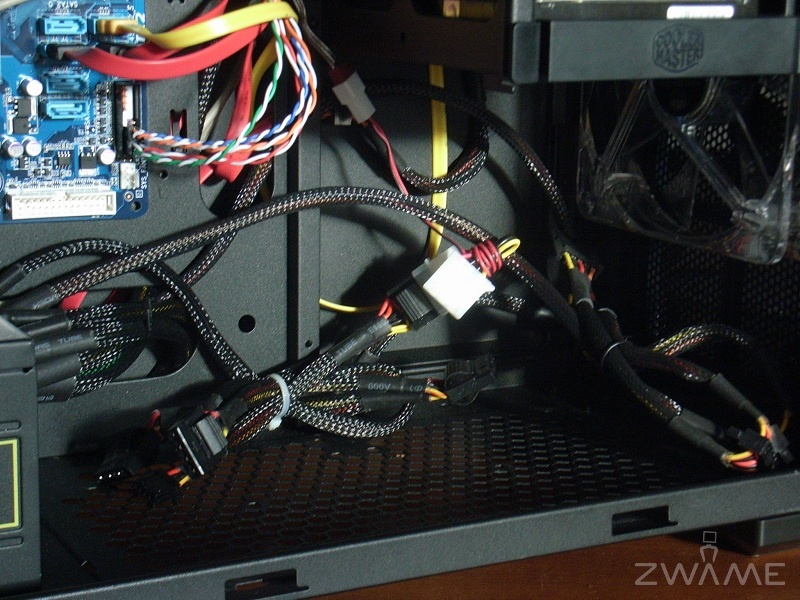

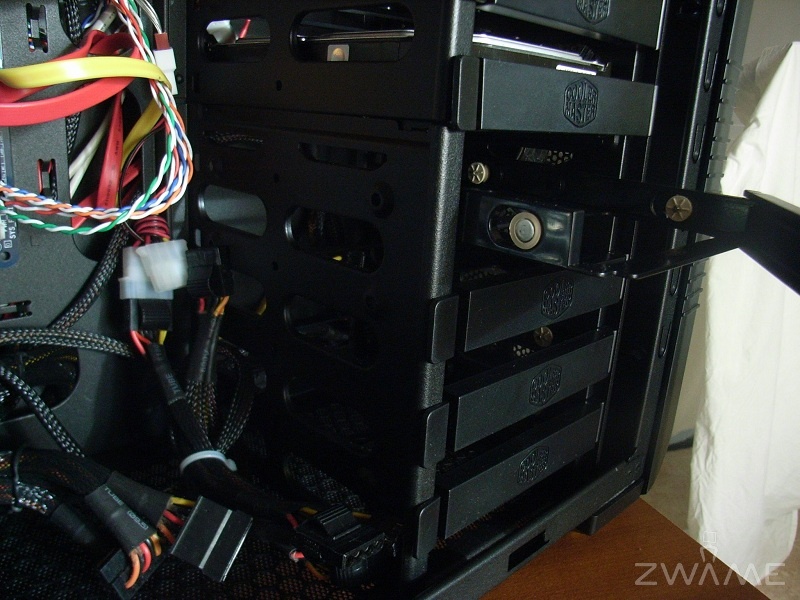

Outra das novidades desta caixa, é a possibilidade de se retirar parte dos suportes dos discos, aumentando assim a capacidade da caixa, o que aliado á entrada de ar inferior, permite montar ali o radiador principal ou um segundo radiador, mas penalizando fortemente o espaço para discos, pois sobram apenas 2 slots, com a desmontagem efectuada

[Analise] Coolermaster CM 690 II Advanced Cm690_red_18


[Analise] Coolermaster CM 690 II Advanced Cm690_red_16

[Analise] Coolermaster CM 690 II Advanced Cm690_red_19

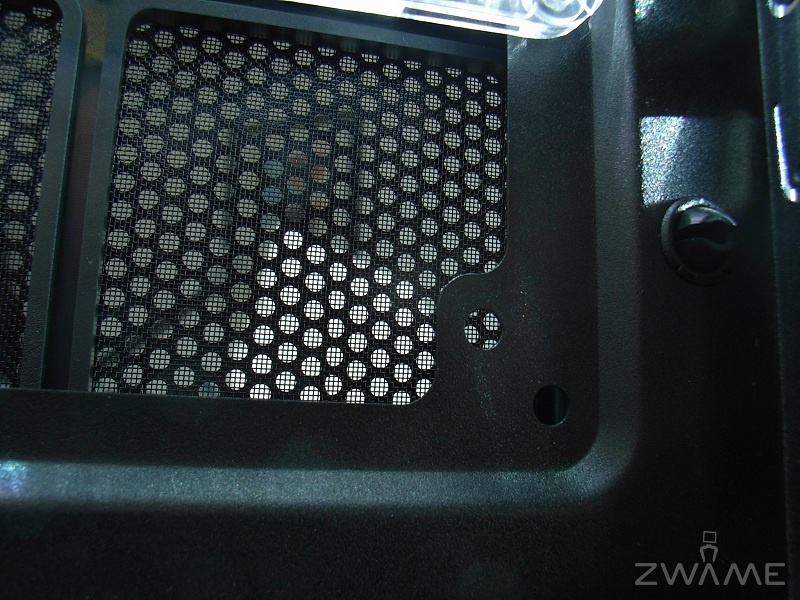

Esta caixa é um poço de coisas novas, relativamente ao modelo anterior, e temos mais uma para mostrar

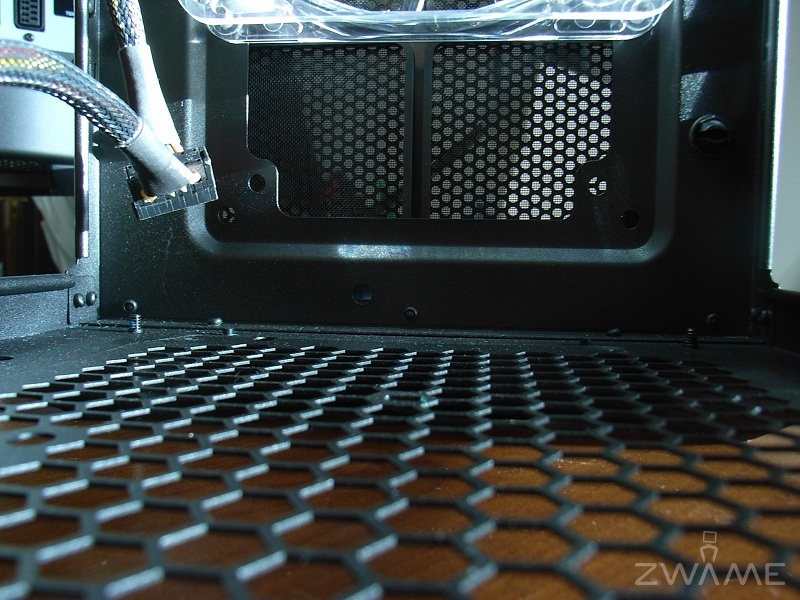

A ventoinha frontal permite ser colocada em 2 posições, sendo possível coloca-la mais rente ao chão



[Analise] Coolermaster CM 690 II Advanced Cm690_red_14

[Analise] Coolermaster CM 690 II Advanced Cm690_red_15

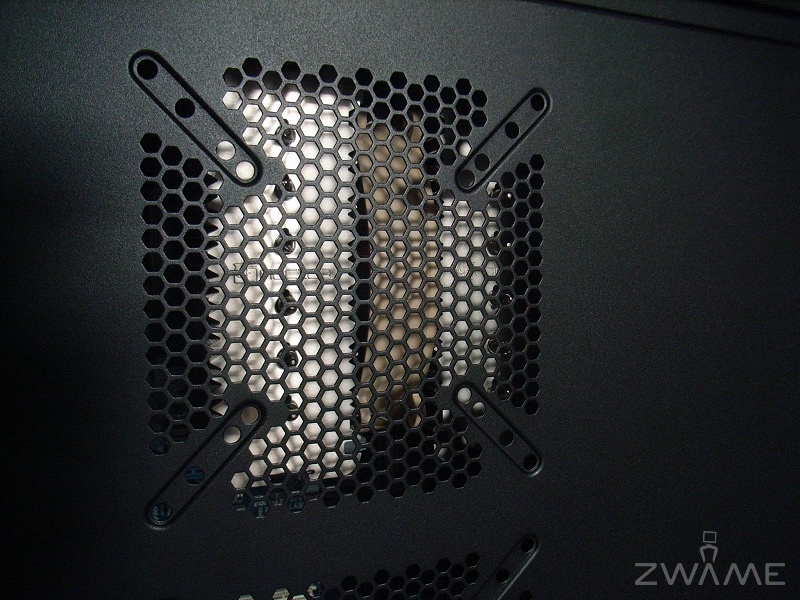

Na lateral vemos que a furação permite ventoinhas de outras dimensões facilitando a utilização de fans de diversos tamanhos, o que por vezes se revela monetariamente interessante, pois podemos aproveitar algumas que tenhamos em casa


[Analise] Coolermaster CM 690 II Advanced Cm690_red_17

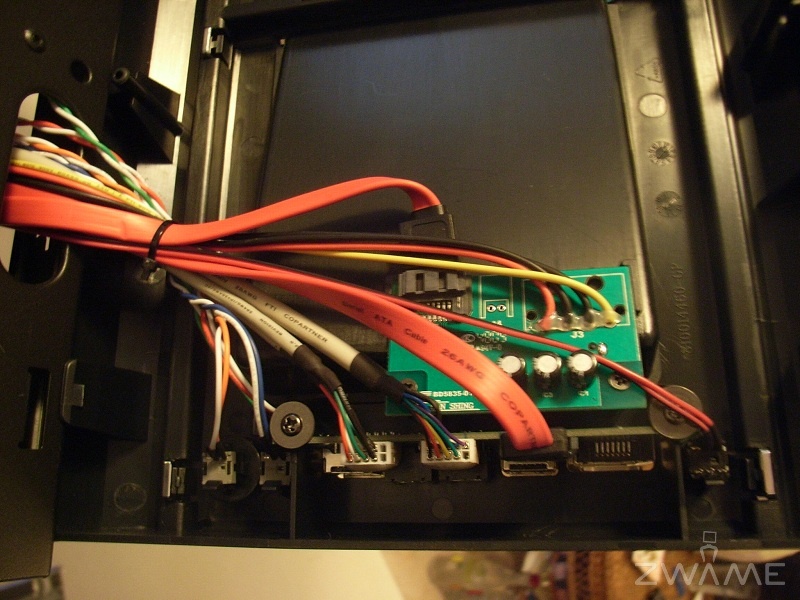

Aproveitei para ver a forma como tinha feito o painel das ligações, e mais uma vez, não fiquei desiludido, pois tudo está com um aspecto sólido e bem soldado e a cablagem tem uma boa folga


[Analise] Coolermaster CM 690 II Advanced Cm690_red_9

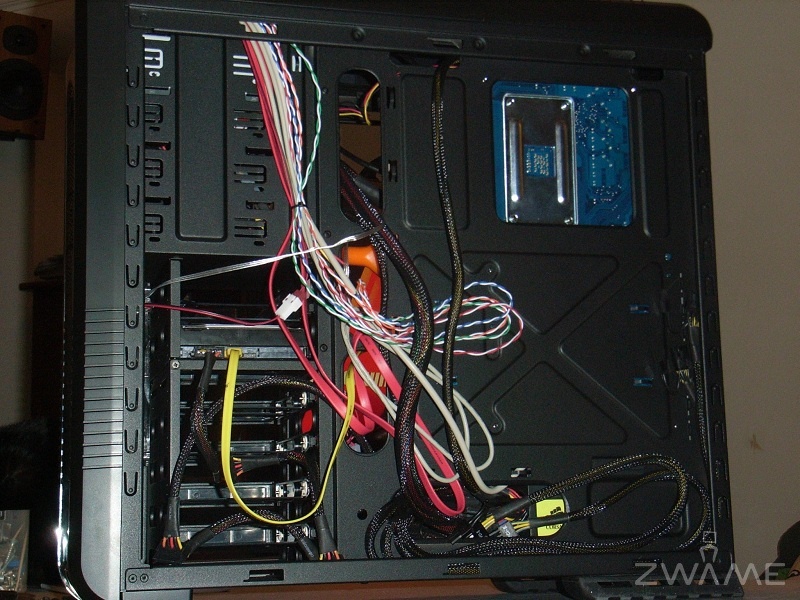

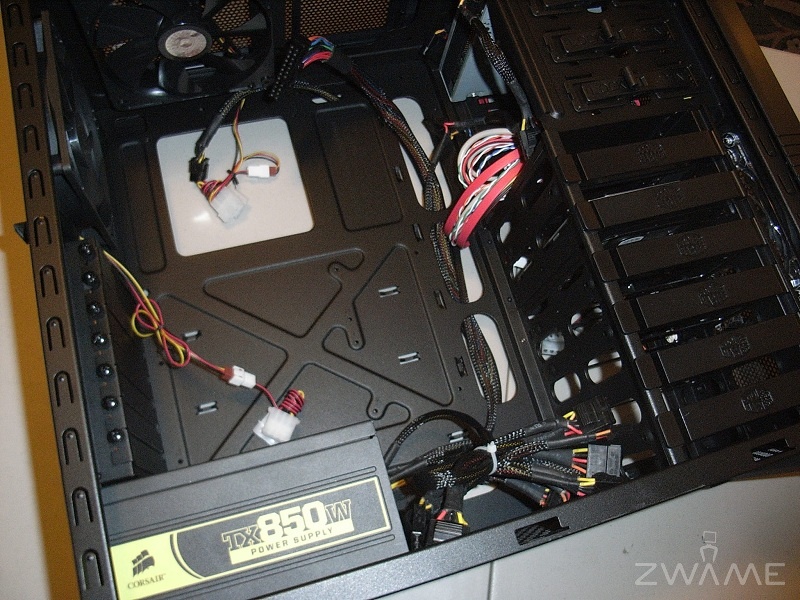

Instalei primeiro a fonte, que mesmo sendo extremamente volumosa, ficou arrumada na perfeição, e deepois na outra lateral, dá para esconder a maioria dos cabos utilizados, com a vantagem desta caixa ser ligeiramente mais larga entre o tabuleiro da motherboard e a tampa lateral, o que pemite usar esse vão para colocar por ex os cabos excedentes pciex

[Analise] Coolermaster CM 690 II Advanced Cm690_red_10

[Analise] Coolermaster CM 690 II Advanced Cm690_red_11

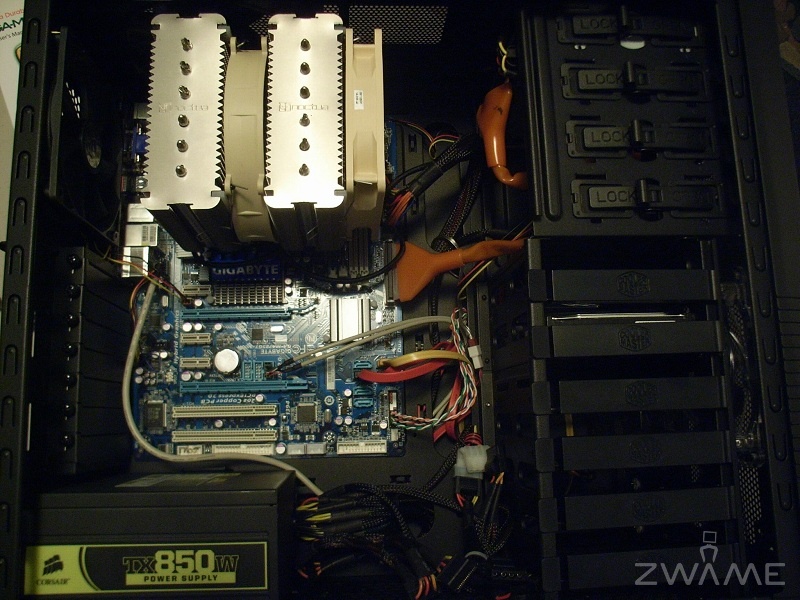

Finalmente com o Noctua N-DH14 montado, e mesmo assim ainda sobra espaço
De qualquer forma, o ideal e montar as ventoinhas no final, mas isso será abordado na review do cooler


[Analise] Coolermaster CM 690 II Advanced Cm690_red_12

De facto estamos na presença de um produto bastante bom proveniente da Coolermaster, que apresenta uma qualidade de construção elevada, com caracteristicas excelentes como a docking para os discos, o facto de ser "tool free", a boa ventilação e a capacidade de se poder gerir o "airflow" de forma muito eficaz, torna-a uma caixa muito interessante, especialmente pelo seu preço razoável, e mais ao alcance de quase todos
È de facto uma boa escolha, com bastante sitios para passagem e arrumação de cabos, e ainda com a possibilidade de se retirar a parte inferior das baias dos discos, o que permite montar um segundo radiador, apesar de reduzir substancialmente a capacidade de levar discos

Fonte Zwame
