ASRock X58 Extreme3

Fonte: Zwame
Texto: Metro
Benchmarks e Gráficos: V3ctor


A ASRock Inc surge em 2002 direccionada para o mercado de entrada de gama. Nos últimos meses temos recebido várias motherboards para testar e todas têm dentro do seu segmento apresentado uma excelente relação qualidade preço.
A motherboard que vamos testar é o topo de gama na linha da ASRock. Vamos ver se neste segmento também apresenta as armas necessárias.





É uma board para o socket 1366 dai a referência ao suporte dos 6 Core da Intel. Mas já veremos em mais detalhe as especificações completas.



Parte posterior da caixa com referência a todos os apsectos que oferece, desde o hardware até ao software. É uma board direccionada aos entusiastas.



Pormenor da caixa com os acessórios.

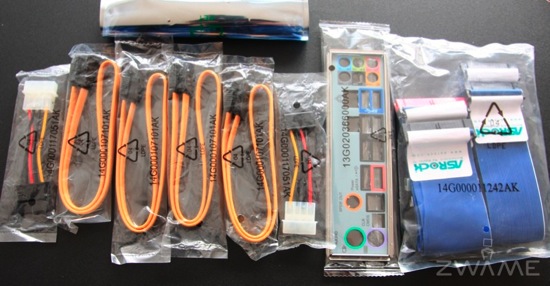

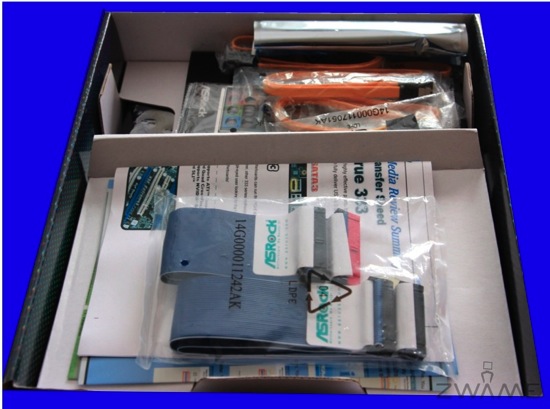

Acessórios:

Cabo IDE
Cabo para disquetes
Backplate
2 conectores molex-SATA a pensar nas boards mais antigas em que o número de conexões SATA é menor.
4 cabos SATA com o pormenor de um dos lados ter umsistema seguro de encaixe.

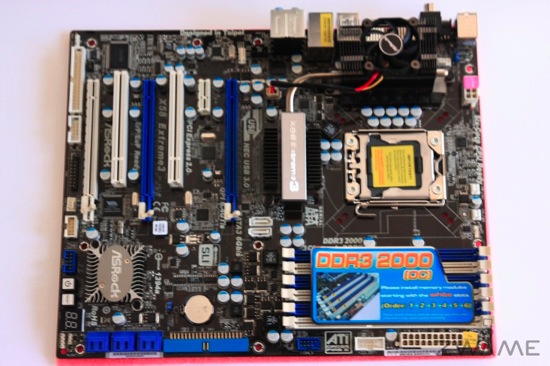

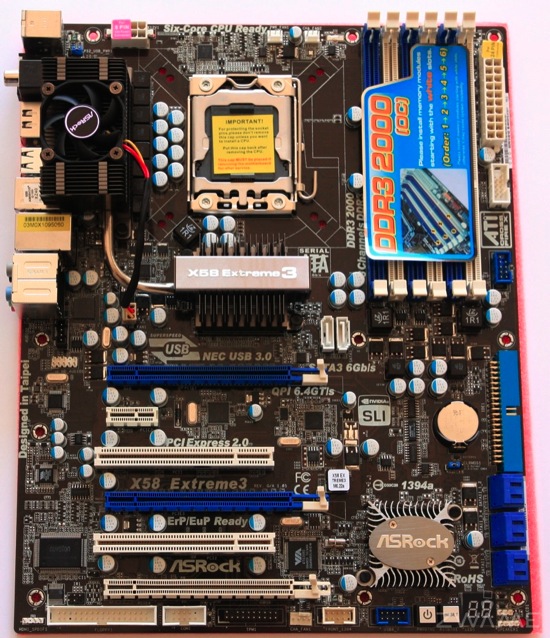

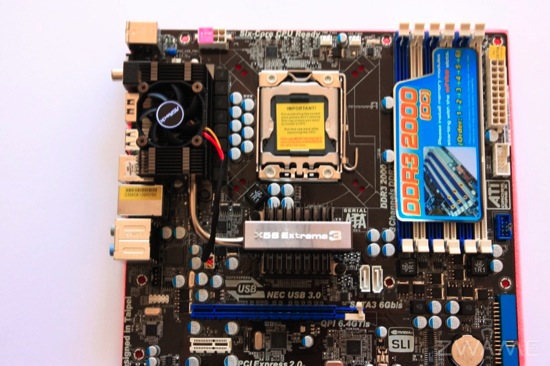

Vista global da motherboard. Chama a atenção:
  • Formato ATX.
  • Os condensadores sólidos
  • Furação para os coolers compatível com o antigo socket 775 além dos específicos para este socket.
  • Suporte para memórias com especificações superiores ao habitual.

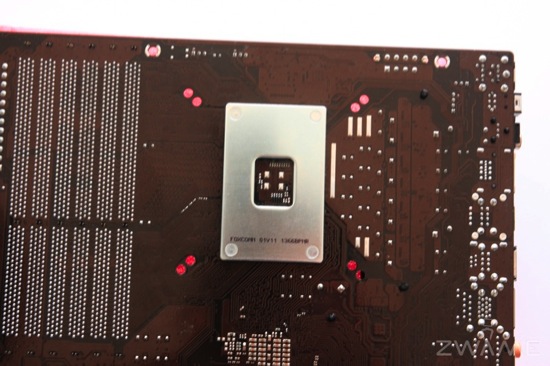

Parte posterior onde fica o socket.

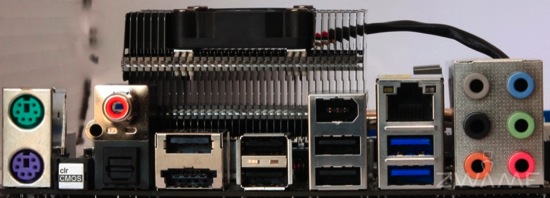

Da esquerda para a direita:

Ligação PS2 para teclado (roxo) e rato (verde).
Botão de clr CMOS para os casos em que os settings de OC falham e desta forma não é necessário abrir a caixa. Começa a aparecer nas boards de gama mais elevada.
Entradas Audio: SPIF em cima e digital por baixo.
Porta USB e eSATA. Estas posrtas eSATA são compatíveis com dispositivos USB e SATA sendo que fornecem a alimentação suficiente a alguns dispositivos como pens SATA.
Duas portas USB 2.0
Duas portas USB 2.0 e uma porta Firewire.
2 portas USB 3.0 e porta de rede Gigabit
Entradas Audio habituais. Cinzento - Coluna lateral / Preto - Coluna traseira / Cor de laranja - Central/Bass / Azul - Line In / Verde - Coluna frontal / Rosa - Microfone.



Manuais que acompanham a board.



Conector para ligar duas gráficas em SLI.

Há várias coisas que impressionam nesta motherboard:

Supporte do Processador Core I7 980X 6-Core
ASRock DuraCap (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
Advanced V8 Power Phase Design
Supporte para memórias Triple Channel DDR3 2000 (OC)
Supporte ATI CrossFireX e Quad CrossFireX
Supporte NVIDIA Quad SLI e SLI
1 x Porta eSATAIII/USB alimentada
2 x SATA3 6.0 Gb/s
2 x USB 3.0
ErP/EuP Ready
Dr. Debug
Smart Switch Design : Power / Reset / Clear CMOS com LED
Supporte: ASRock Instant Boot, Instant Flash, OC DNA, Multi-Speed Fan Control, OC Tuner, IES, Good Night LED
7.1 CH HD Audio (VT2020 Audio Codec with QSound), SRN 110dB & Premium Blu-ray audio, Combo Cooler Option (C.C.O.)
Bundle: CyberLink DVD Suite - OEM e Trial; Creative Sound Blaster X-Fi MB - Trial

Especificações Completas:


CPU
- Intel® Socket 1366 Core™ i7 Processor Extreme Edition / Core™ i7 Processor Supports Intel® Dynamic Speed Technology
- System Bus até 6400 MT/s; Intel® QuickPath Interconnect
- Advanced V8 Power Phase Design
- Supporta Hyper-Threading Technology
- Supporta Untied Overclocking Technology
- Supporta EM64T CPU

Chipset
- Northbridge: Intel® X58
- Southbridge: Intel® ICH10R

Memória
- Triple Channel DDR3
- 6 x DDR3 DIMM slots
- Supporta DDR3 2000(OC)/1866(OC)/1600(OC)/1333(OC)/1066 non-ECC, un-buffered memory
- Supporta DDR3 ECC, un-buffered memory com Intel® Workstation 1S Xeon® processors 3500 series
- Max. capacidade de memória do sistema: 24GB

BIOS
- 8Mb AMI Legal BIOS
- Supporta "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supporta jumperfree
- SMBIOS 2.3.1 Support
- CPU, VCCM, IOH, ICH, VTT, IOH/ICH PCIE, CPU PLL, IOH CSI, VCORE Voltage Multi-adjustment
- Supporta I. O. T. (Intelligent Overclocking Technology)
Audio, Video and Networking

Gráfica
- não disponível

Audio
- 7.1 CH HD Audio com Content Protection
- DAC com 110dB dynamic range (VIA® VT2020 Audio Codec)
- Premium Blu-ray audio support

LAN
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111DL
- Supporta Wake-On-LAN

Slots
- 2 x PCI Express 2.0 x16 slots (blue @ x16 mode)
- 1 x PCI Express x16 slot (white @ x4 mode) (Double-wide slot spacing between each PCI-E slot)
- 1 x PCI Express x1 slot
- 2 x PCI slots
- Supporta ATI™ CrossFireX™ e Quad CrossFireX™
- Supporta NVIDIA® SLI™ e Quad SLI™

SATA3
- 2 x SATA3 6.0 Gb/s com chip Marvell SE9128, supporta RAID por hardware (RAID 0 and RAID 1), NCQ, AHCI e "Hot Plug" functions (SATA3_2 é partilhado com a porta eSATA3)

USB 3.0
- 2 x USB 3.0 ports by NEC MPD720200, support USB 1.0/2.0/3.0 up to 5Gb/s

Conectores
- 6 x SATAII 3.0 Gb/s supporta RAID (RAID 0, RAID 1, RAID 10, RAID 5 e Intel® Matrix Storage), NCQ, AHCI e Hot Plug functions
- 2 x SATA3 6.0 Gb/s
- 1 x ATA133 IDE (supporta 2 x dispositivos IDE)
- 1 x Floppyr
- 1 x IR
- 1 x COM
- 1 x HDMI_SPDIF
- 1 x IEEE 1394
- 1 x TPM
- 1 x Chassis Intrusion
- 1 x Power LED
- CPU/Chassis/NB/Power FAN
- 24 pin ATX power
- 8 pin 12V power
- CD in
- Front panel audio
- 2 x USB 2.0 headers (support 4 USB 2.0 ports)
- 1 x Dr. Debug (7-Segment Debug LED)

Painel I/O
- 1 x PS/2 Porta para Rato
- 1 x PS/2 Porta para Teclado
- 1 x Porta Coaxial SPDIF Out
- 1 x Porta Optical SPDIF Out
- 5 x USB 2.0 Ports
- 1 x Porta eSATAIII/USB 2.0 alimentada
- 2 x Portas USB 3.0
- 1 x Porta RJ-45 LAN com LED (ACT/LINK LED e SPEED LED)
- 1 x Porta IEEE 1394
- 1 x Clear CMOS Switch com LED
- HD Audio Jack: Coluna dd Som Lateral / Traseira / Central / Bass / Line in / Frontal / Microfone

Outros
- ASRock OC Tuner
- Intelligent Energy Saver
- Instant Boot
- ASRock Instant Flash
- ASRock OC DNA
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED

Smart Switch
- 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED

CD de Suporte - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial; Creative Sound Blaster X-Fi MB - Trial)

Acessórios
- 1 x Conector ASRock SLI_Bridge_2S
- Quick Installation Guide, Support CD, I/O Shield
- Floppy/ATA 133 Cables
- 4 x SATA Data Cables (optional)
- 2 x SATA 1 to 1 Power Cables (optional)

Hardware Monitor
- CPU Sensor de Temperatura
- Chassis Sensor de Temperatura
- CPU/Chassis/NB/Power Fan Tachometer
- CPU Quiet Fan
- CPU/Chassis Fan Multi-Speed Control
- CASE OPEN detection
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore

Formato
- ATX: 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)

Sistema Operativo
- Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant

Certificações
- FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)

PVR: 199 euros

Particularidades



A vantagem desta board sobre algumas outras é conseguirem simultanemanete correr à velocidade máxima a PCI-E da placa gráfica, SATA3 e USB 3.0. É esse o significado do logotipo.



É frequente ver o Northbridge e os Mosfets a serem apenas arrefecidos passivamente ou a aproveitarem algum do ar do cooler do processador para o efeito. A ASRock achou que neste caso isso não era suficiente pelo que colocou uma ventoinha a arrefecer activamente o sistema de refrigeração do Northbridge e Mosfets.



Algo que é cada vez mais comum nas boards é a facilidade de utilização das mesmas dentro ou fora da caixa. Todos já passamos pela experiência de ligar uma board com a chave de fendas. Neste caso se não tiverem a motherboard dentro de uma caixa podem ligar a mesma através dos botões que tem ou caso tenham a mesma montada, não necessitam de abrir a tampa para fazer um clr CMOS. Podem fazer no painel traseiro.



Basicamente suporta todas as configurações que se possa pedir. ATI CrossFireX e Quad CrossFireX do lado da ATI e para as gráficas da Nvidia, SLI e Quad SLI.



Permite configurar via OC Tuner ou pela BIOS a velocidade das ventoinhas de 1 a 10.



Como já foi referido anteriormente a ASRock inclui nesta motherboard as furações para que os coolers para socket 775 possam ser usados sem qualquer adaptador. Na altura da saida deste socket a Intel foi bastante criticada por mudar as especificações a nível da fixação á motherboard porque como é facilmente visível não havia necessidade. Na altura todos os utilizadores que quiseram manter o cooler tiveram que comprar pelo menos o adaptador. Não é o caso aqui.



T~em á disposição duas portas USB 3.0 o que garante que estão preparados para esta norma. Começam a aparecer cada vez mais dispositivos e se têm dúvidas quanto á sua vantagem sobre a norma USB 2.0 o gráfico abaixo dá uma boa ideia das diferenças.





Desde que tenham o cabo USB do carregador do iPhone ou iPad antes de desligarem o PC podem, mesmo com o computador desligado carregar o vosso iPhone ou iPad.



EuP, é o acrónimo de EnergyUsing Product, e é uma disposição regulamentada pela União Europeiapara definir o consumo de energia para um sistema completo. Com agrande quantidade, o uso popular dos produtos eléctricos e o aumentodas categorias de produtos eléctricos e electrónicos nos próximos 20 a30 anos. União Europeia decidiu estabelecer uma estratégia eficaz pararesolver o problema do consumo de energia. Isto é, de acordo com a EuP,o produto que consome energia, não deve consumir mais do que 1W em stand-by.



Esta board suporta Blu-ray Audio permitindo usufruir com o software compatível som a 24-bit/192 kHz. Equipamentos que não suportem baixam a especificação do som para 16-bit/48kHz.


OC DNA: a característica OC DNA é um utilitário que nos permite guardar e trocar os settings da bios com outros utilizadores desta board, esta caraterística se bem aproveitada pode ser uma excelente maneira de partilhar conhecimentos.



Possibilidade de ter o Windows a fazer boot numa fracção do tempo que demoraria. As instruções detalhadas podem ser encontradas aqui.



É uma forma muito simples de fazer update à BIOS. Basta colocar a BIOS numa pen USB e arrancar através da mesma. Se carregarem na tecla F6 imediatamente vai aparecer a BIOS e basta carregarem no Enter para instalar a nova BIOS. Nunca é demais lembrar para terem sempre em atenção que a BIOS que estão a instalar é específica para a motherboard em questão. Evitam-se muitos problemas com este simples passo.


Power eSATA:melhora o standard eSATA tradicional com uma nova característica, ou seja, a própria porta eSATA alimenta o dispositivo, em tudo similar ao que acontece com as portas USB. Esta função torna os dispositivos eSATA muito mais convenientes sem sacrificar nenhuma das suas vantagens de alto rendimento.

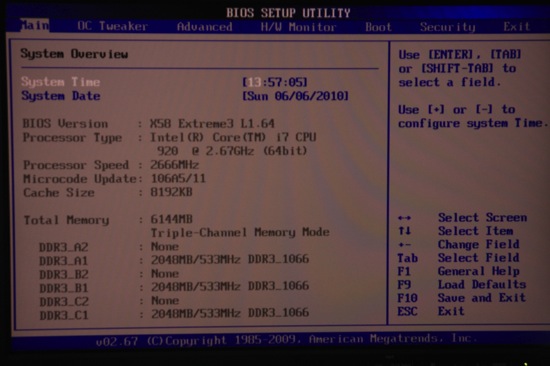

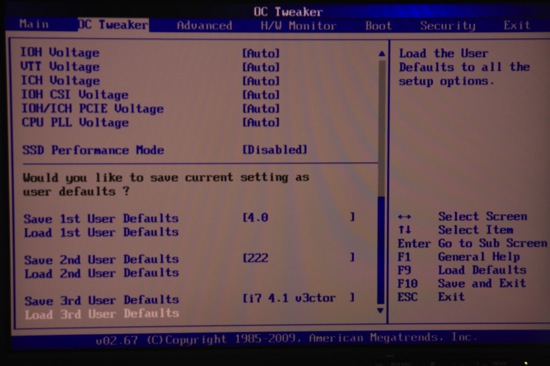

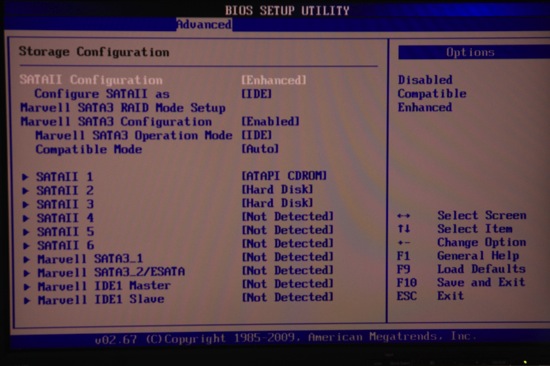

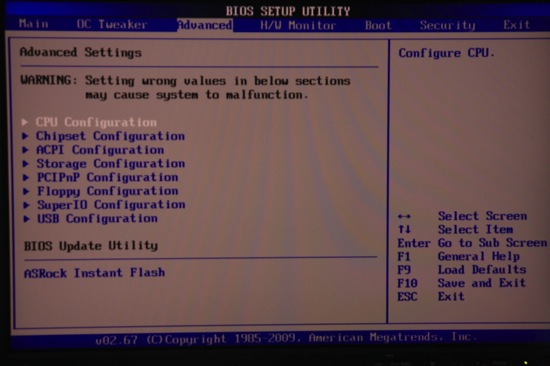

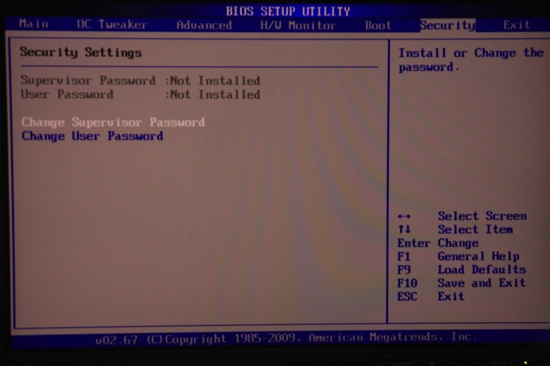

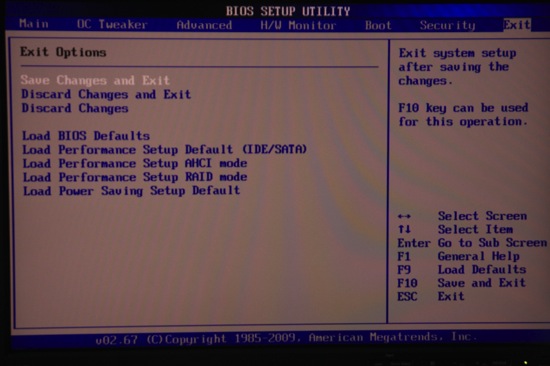

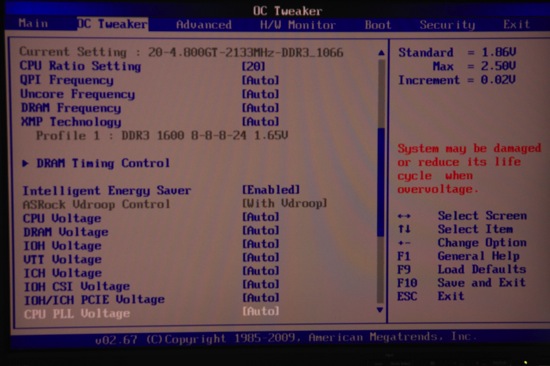

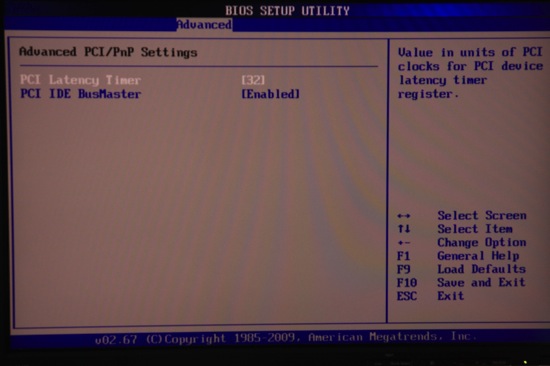

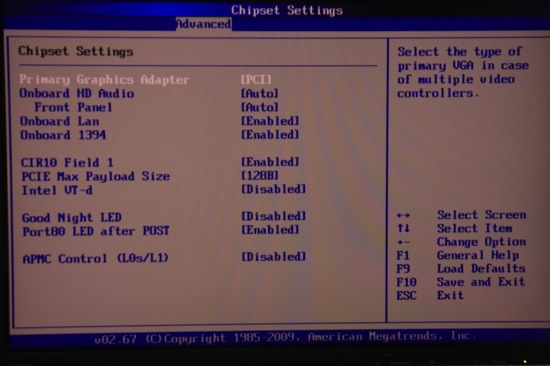

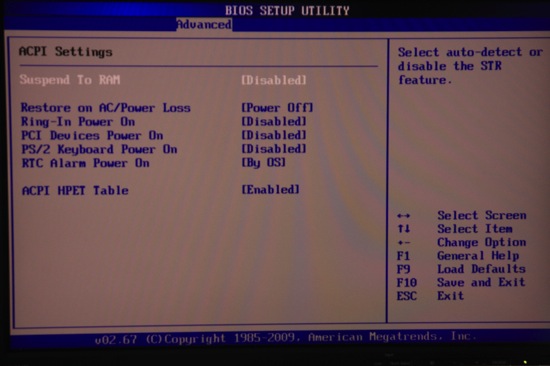

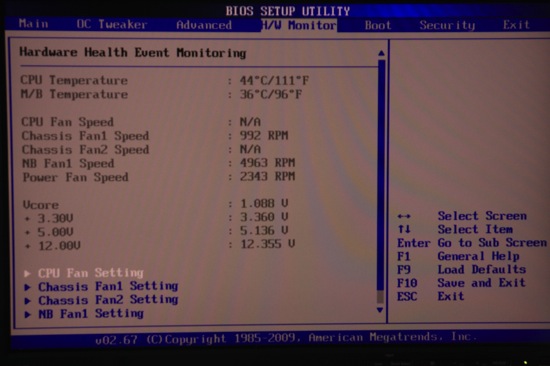

BIOS

Main



OC Tweaker







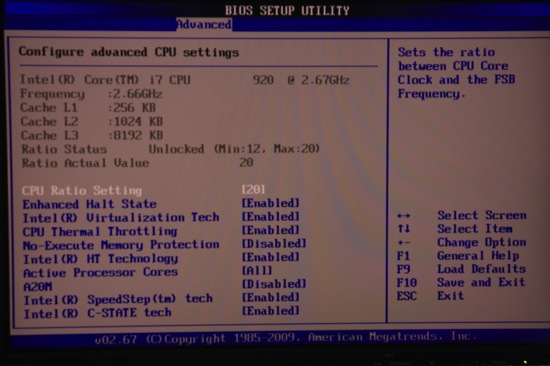

Advanced















H/W Monitor



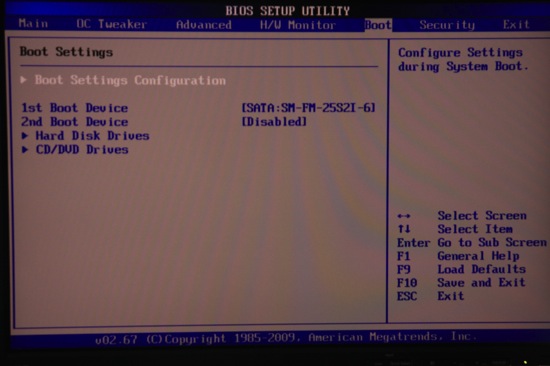

Boot



Security



Exit


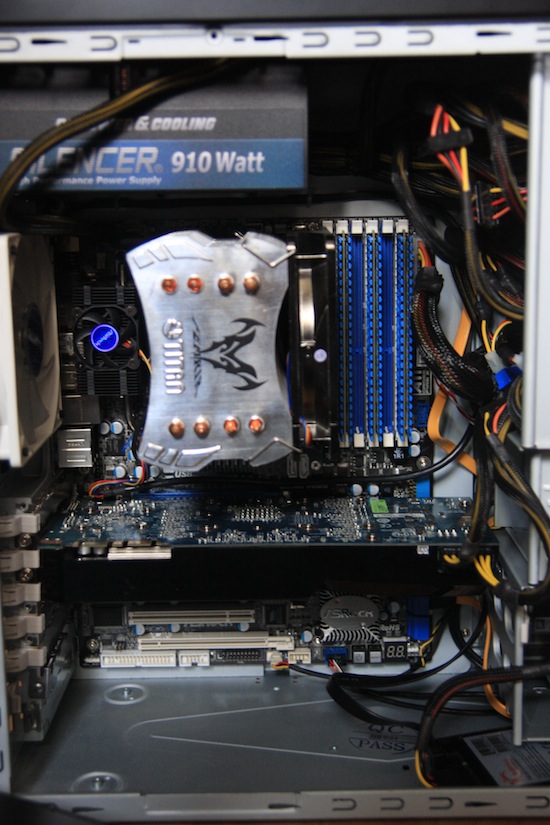

Hardware Utilizado

CPU: Intel Core i7 920
Motherboard: ASRock X58 Extreme3
Memória: Patriot Viper Series PC3-12800
Gráfica: Gigabyte
Discos: SSD Gskill Falcon II 64 GB
Drive óptica:
Cooler: Noctua NH-C12P
Fonte: PC Power & Cooling 910W
Caixa: Gigabyte Poseidon 310
Sistema Operativo: Windows 7 Profissional x64




CPU-Z

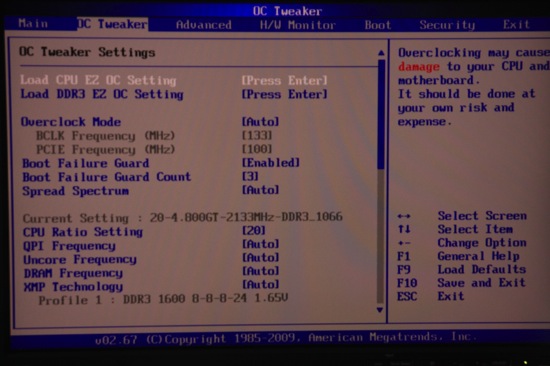

Na imagem seguinte podem ver o CPU-Z dos testes em Overclocking. Com o OC DNA é muito simples de colocar perfis. Começamos com um dado pela ASRock a 4.0 Ghz o que ajudou bastante mas depois de mais uns tweaks conseguimos aumentar para 4101 Ghz com menos voltagem do que os settings a 4.0.

Com o botão de clr CMOS no painel traseiro podemos ter tudo montado e ir brincando.



clicar na imagem para ampliar




Ainda se conseguiu colocar a 4.2Ghz sem grande dificuldade. O CPU-Z por qualquer motivo apresentava um valor mais elevado mas se repararem pelos settings corresponde a 4.2Ghz.


clicar na imagem para ampliar

Testes

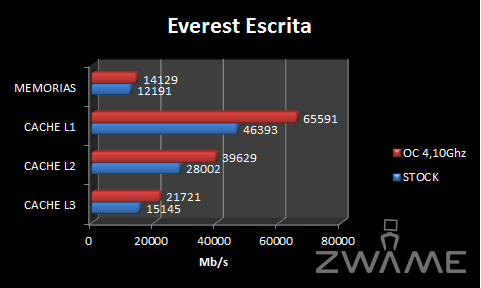

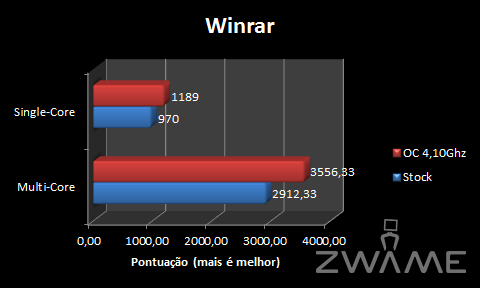

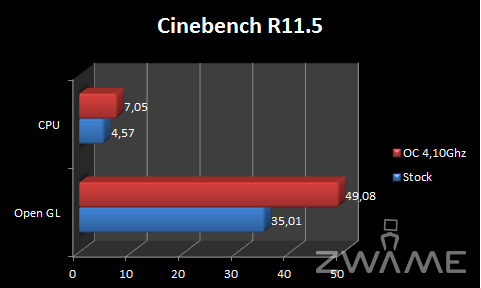

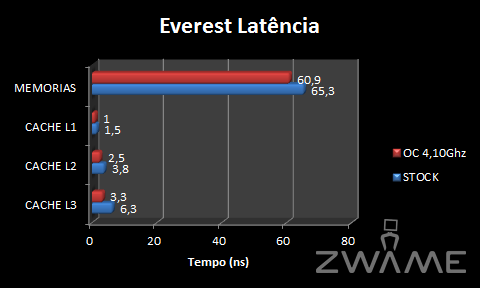

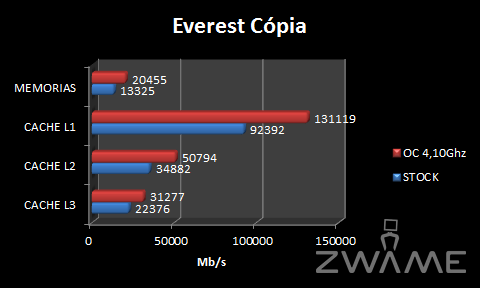

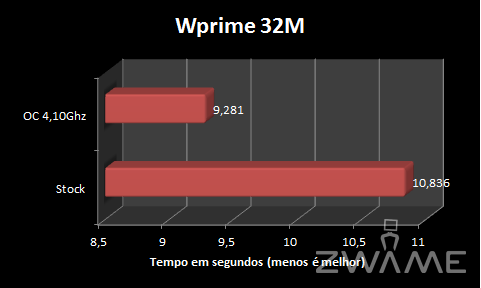

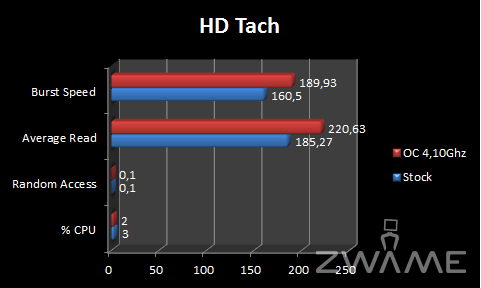

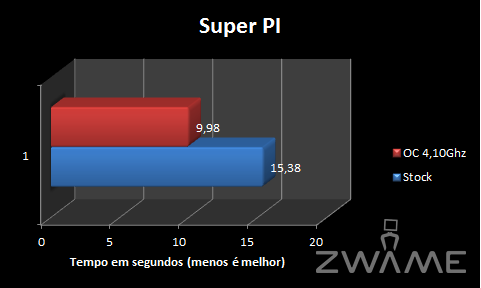

Atenção á escala do gráfico. Apesar de o resultado melhorar com OC como seria de esperar a diferença não é tão grande como o gráfico parece mostrar.

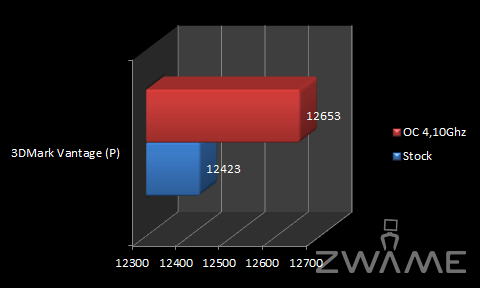

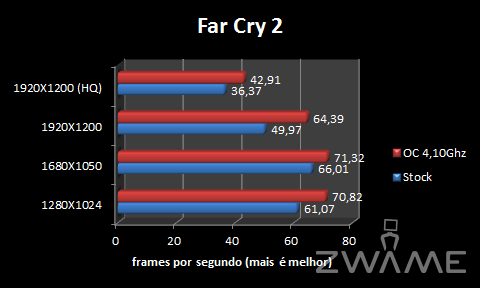

Apenas testamos um jogo visto que a gráfica já está ultrapassada e não é relevante nesta situação. De qualquer forma os mais atentos vão encontrar ali um valor que não faz muito sentido. A única explicação é optimização dos drivers para algumas resoluções.

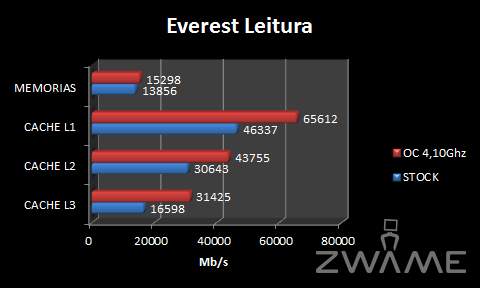

Há uma melhoria com OC como seria de esperar mas o gráfico engana um pouco devido à escala utilizada. Atenção ao fazerem a leitura do gráfico.

Consumo

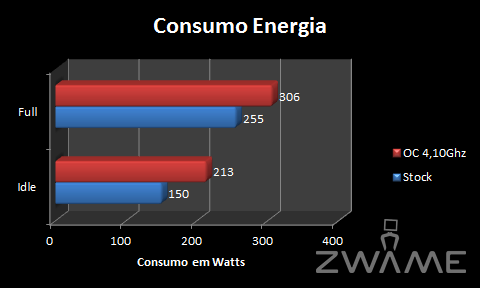

Como seria de esperar o sistema consome bastante. Há uma grande diferença quando se começa em overclocking mas não podemos esquecer que estámos a falar de um aumento na velocidade do processador de cerca de 1,5Ghz. A gráfica da Nvidia também é a versão com OC e a Nvidia à muito tempo que não é conhecida por ter consumos baixos.
É o preço a pagar por ter um sistema tão rápido. Como é costume dizer-se "não há almoços grátis".
Procurou-se ter aqui o exemplo máximo. O IES parece muito interessante e consegue optimizar o consumo.

Conclusão
Esta board da ASRock impressiona em todos os aspectos. É o topo de gama da marca em todos os sentidos. Em termos de especificações tem tudo o que podemos desejar como é o caso de SATA e USB 3.0. Para os overclockers têm cooling activo do northbridge a pensar em todos os que querem tirar todo o potencial da board e que para isso podem recorrer a um sistema de watercooling. É que quando se escolhe essa via sabemos que por um lado poderemos puxar mais pelo processador mas vamos perder no arrefecimento dos componentes que muitas vezes limitam esse mesmo overclocking. Ainda a pensar nestes utilizadores os botões para ligar e fazer reset presentes na board e o botão de clr CMOS convenientemente colocado no painel traseiro para que tenhámos sempre tudo arrumado. Quantas vezes já arrumamos os cabos todos e depois decidimos fazer OC e temos que andar a tirar a tampa lateral para ceder ao jumper ou tirar a pilha que nunca fica muito a jeito. Isso neste caso não acontece.

Um outro aspecto que não referimos antes mas que é importante é a distância entre as duas PCI-E para os casos em que se quer ter as gráficas em SLI e Crossfire. A distância é um pouco maior do que o habitual o que reduz o risco de o calor de uma interferir com a outra placa.

Por último destacar o preço. É a board mais barata dentro do segmento em que se insere. Com todas as características que apresenta é difícil de pedir que também vença em termos de preço. Mas é o que acontece.
