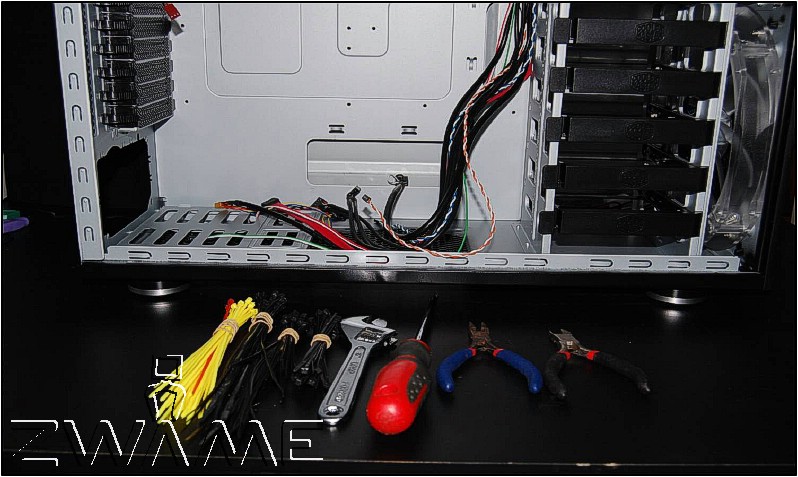

Estas são as ferramentas que uso

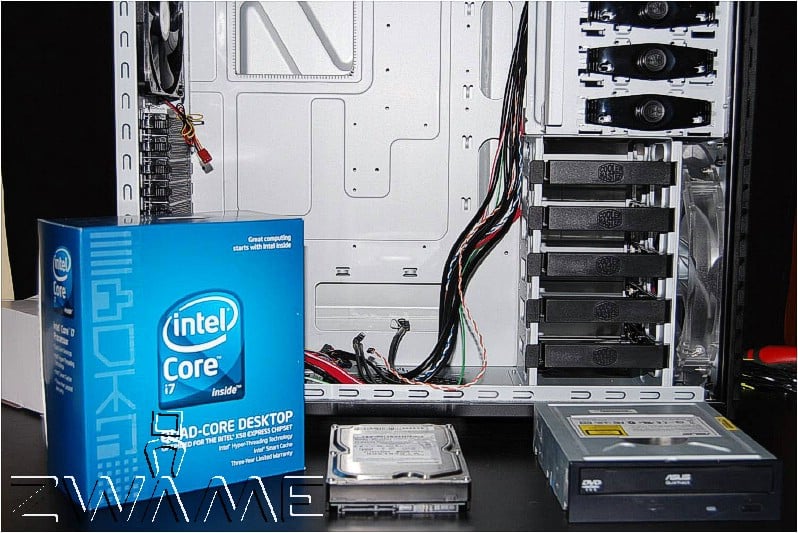

Aqui podemos observar algumas das peças que vão fazer parte do nosso PC.

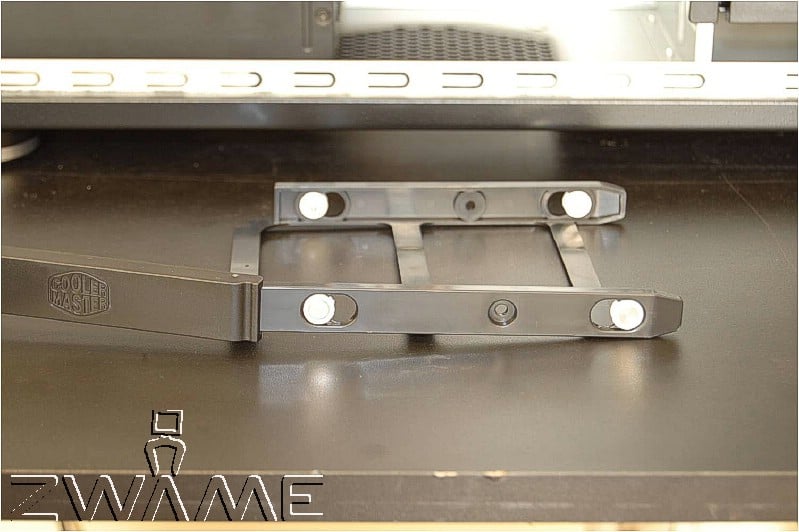

Este é um suporte para o Disco Rígido (HDD)

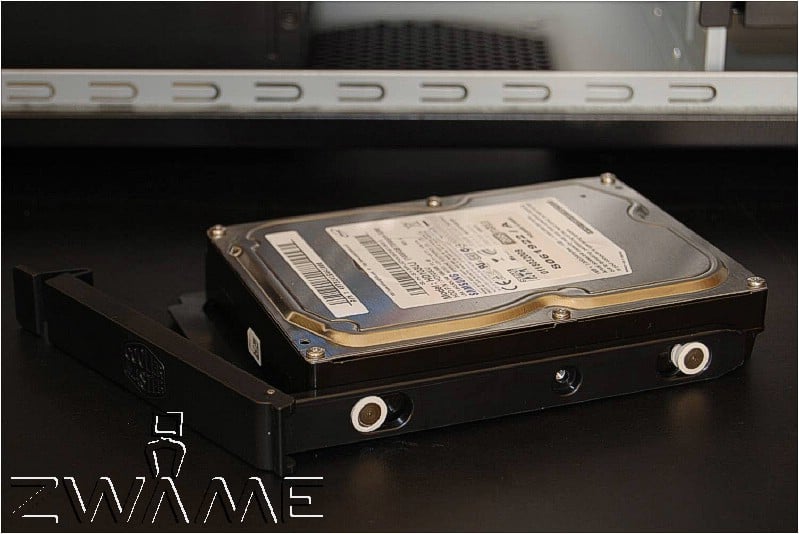

Aqui podemos ver o HDD, um Samsung Spinpoint F1 de 1TB, já montado no
suporte

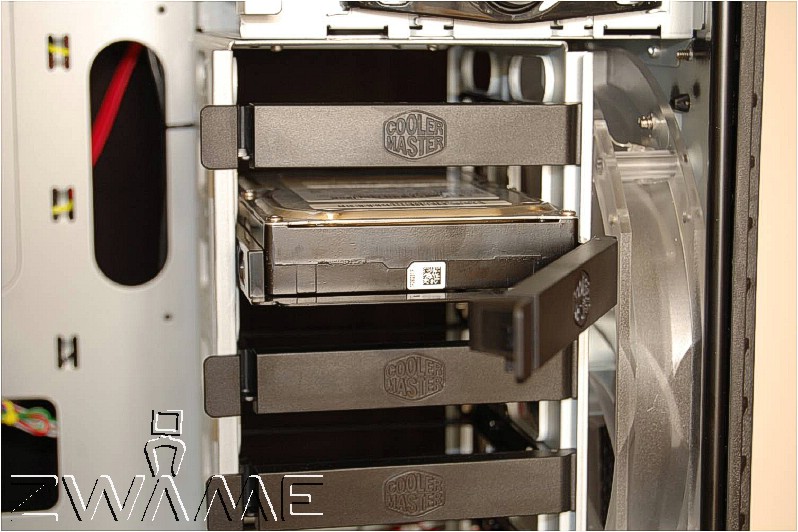

Esta caixa permite-nos uma montagem fácil do HDD, apenas com um encaixe e
já está.


Nesta foto podemos observar o HDD montado
o cabo de power e o cabo de dados.



A fonte de alimentação é um dos principais componentes do nosso PC,
neste caso usámos uma Gigabyte ODIN de 1200W.

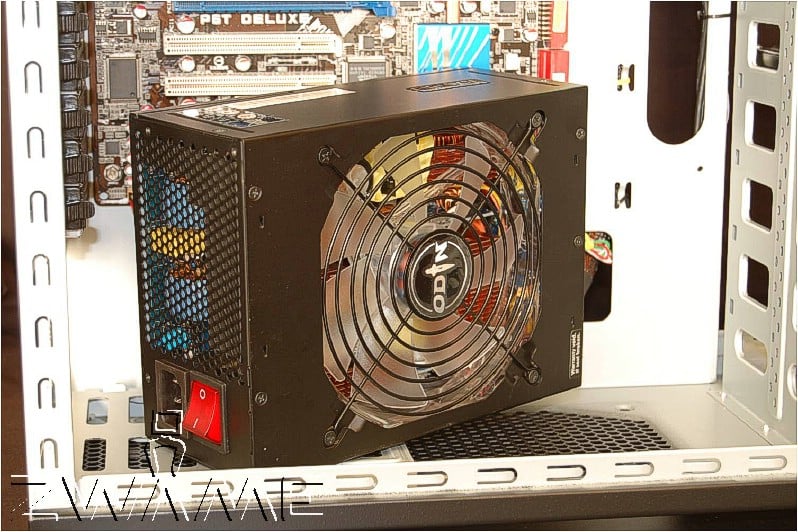

Nesta foto podemos observar a Fonte de alimentação no lugar, a seguir
falta apenas aparafusar.

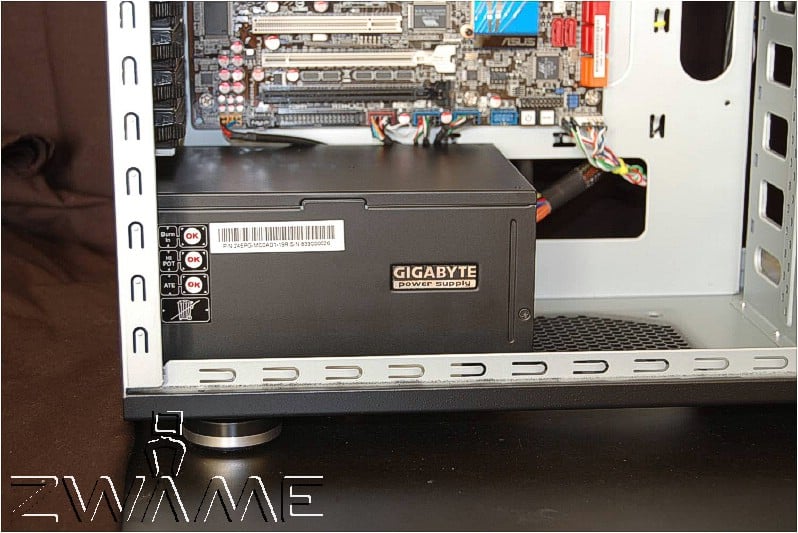

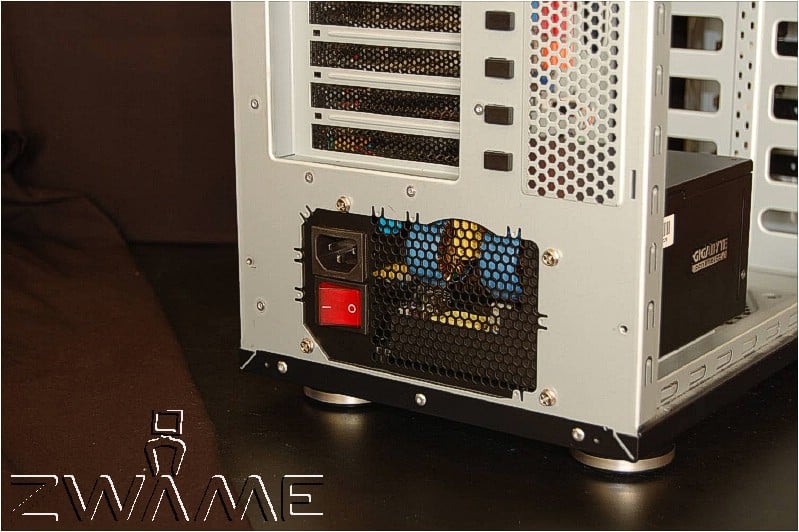

A fonte já aparafusada com os 4 parafusos, que se devem aparafusar em
diagonal.



Começamos com a montagem do CPU

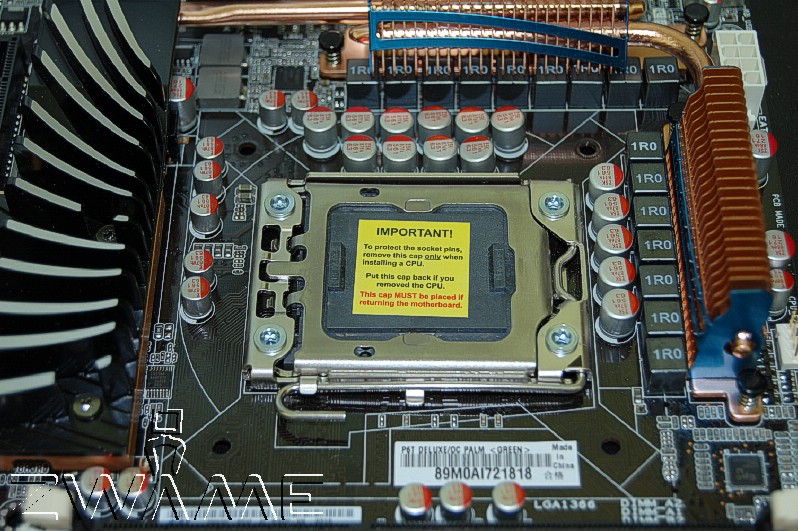

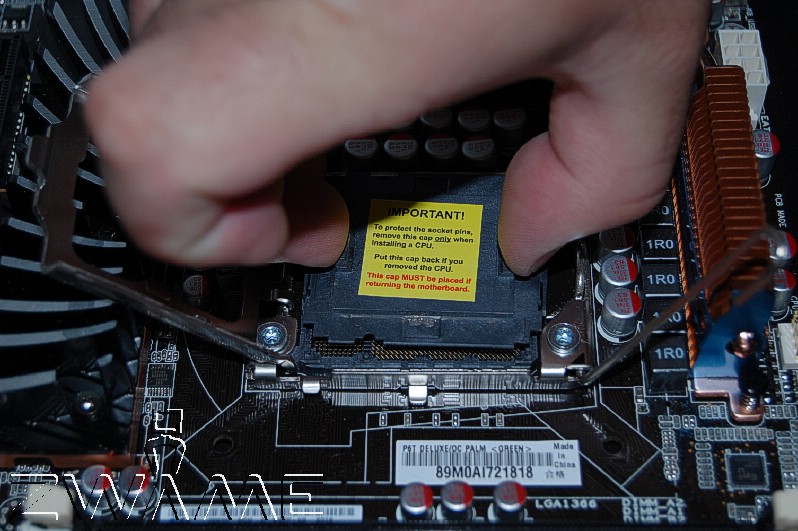

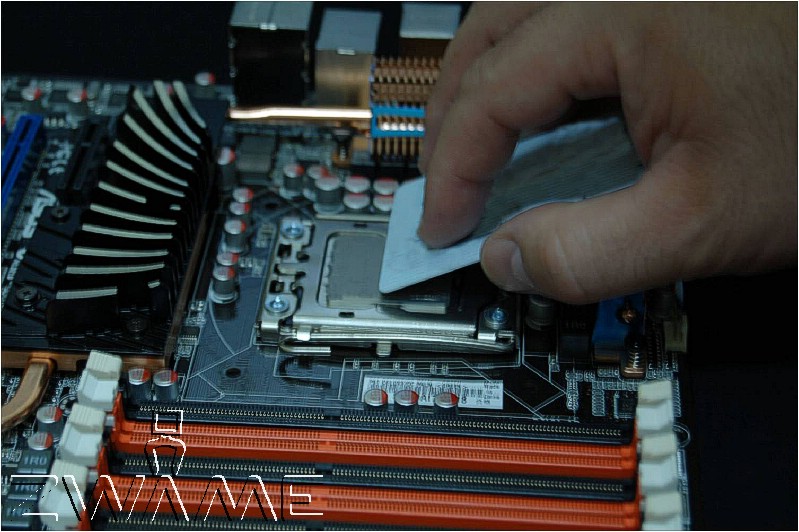

Retira-se a protecção

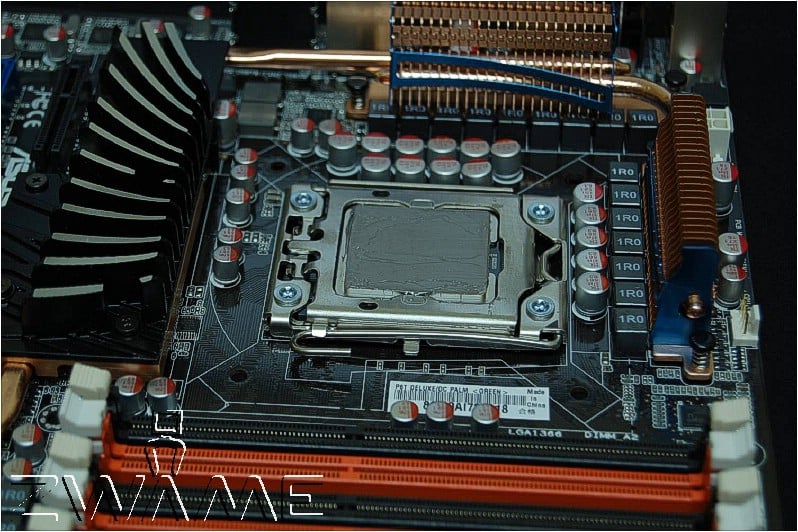

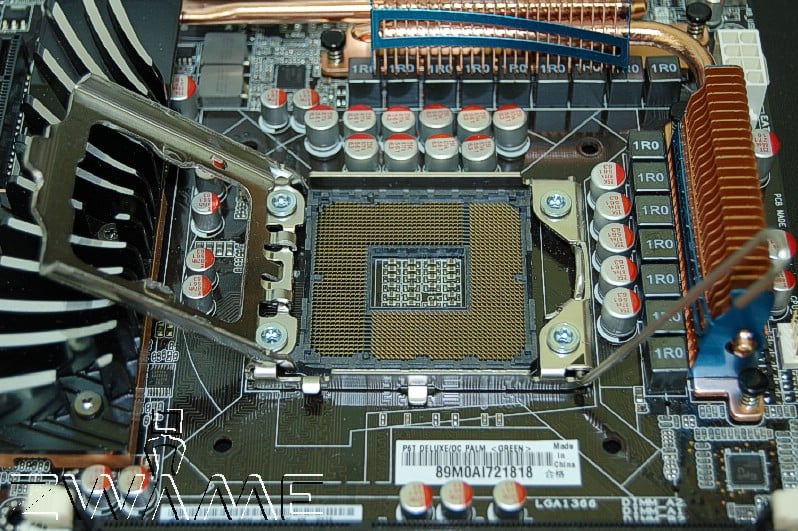

E podemos ver os pinos que irão fazer contacto com o processador.



Este é o CPU usado, um Intel Core i7 920

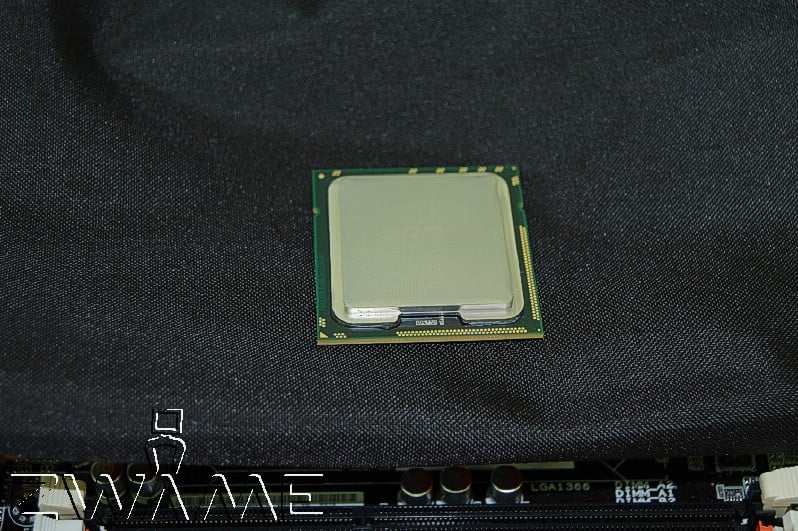

Novamente o CPU desta vez fora da protecção

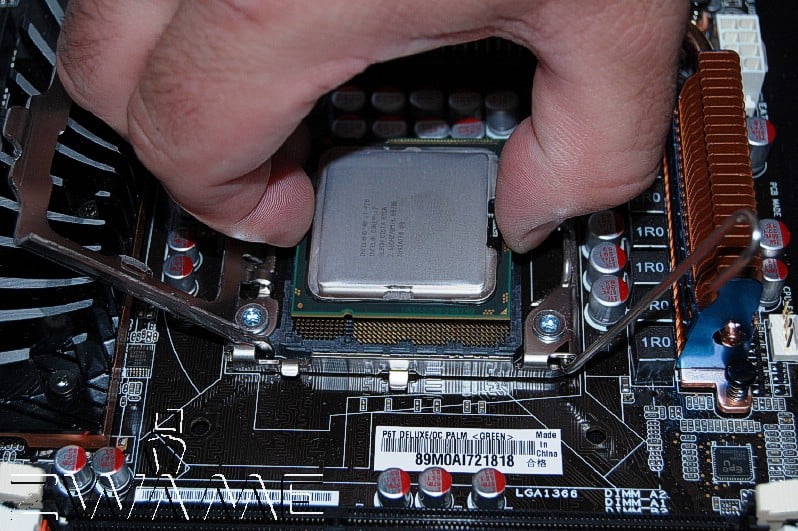

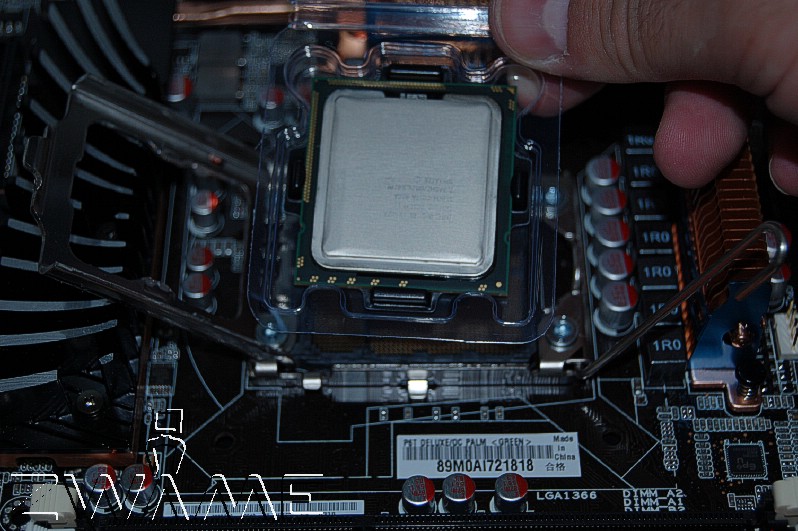

Coloca-se o CPU no lugar, com cuidado para não danificar os pinos da
Motherboard






e tendo em atenção que este só tem uma maneira de entrar.

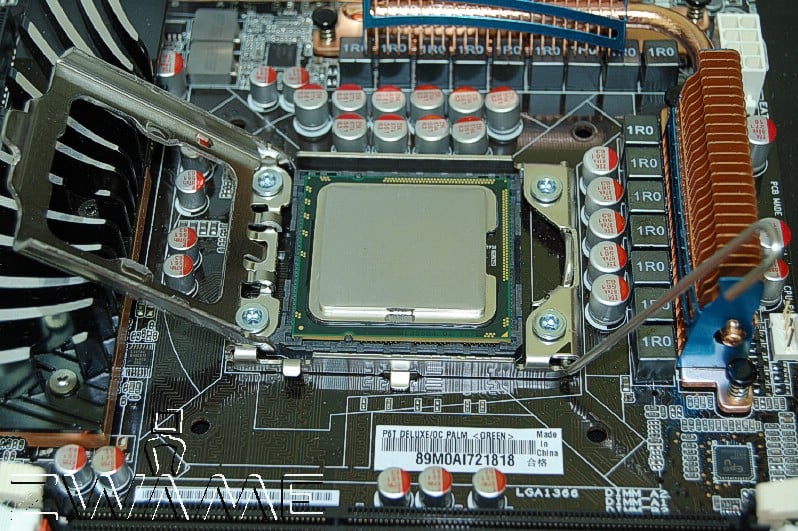

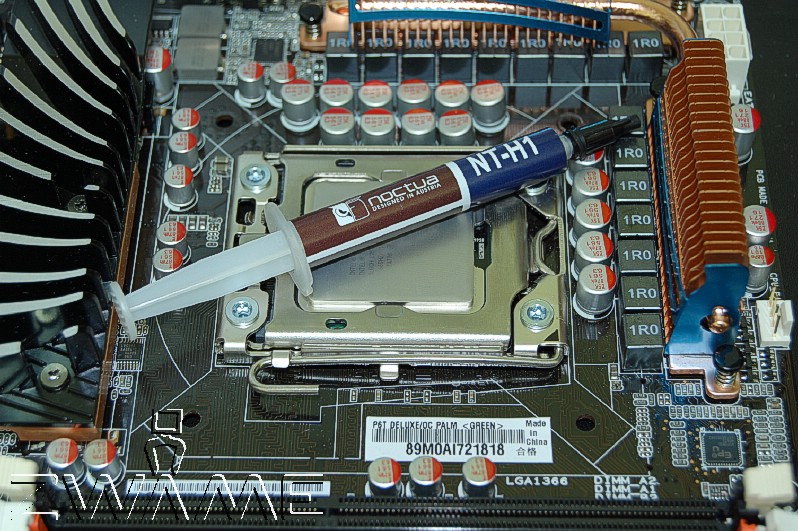

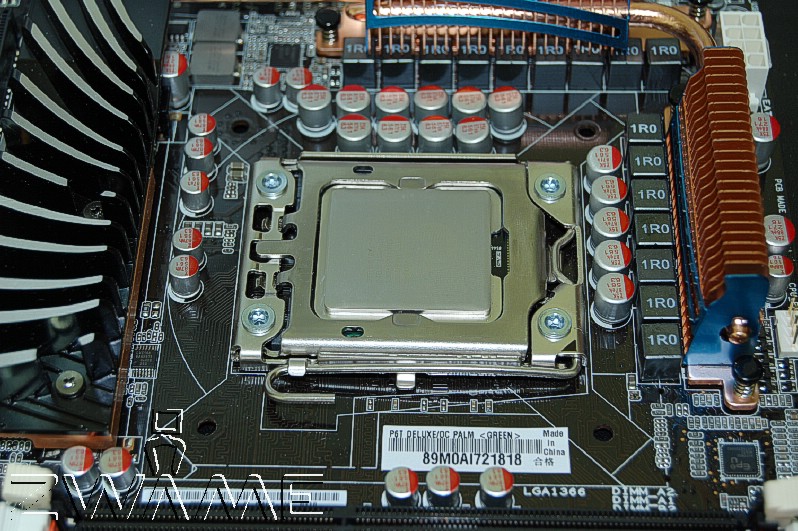

Podemos observar o CPU já colocado no lugar e a massa térmica que
usámos, a NOCTUA NT-H1.

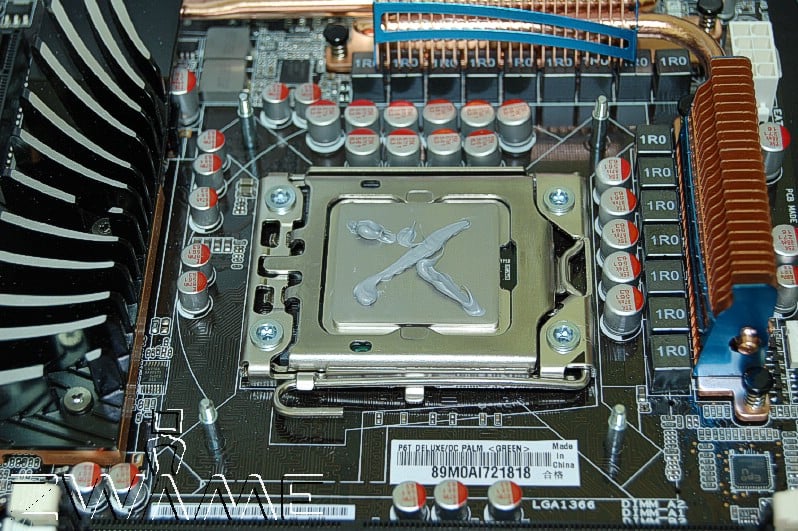

Coloca-se massa térmica no CPU como mostra a fotografia


e espalha-se de maneira a ficar uma superfície fina e regular.


Como podem observar aqui

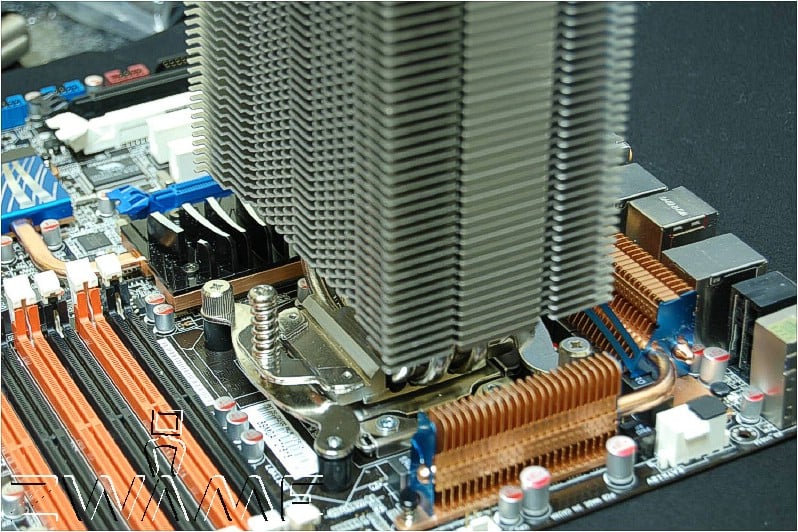

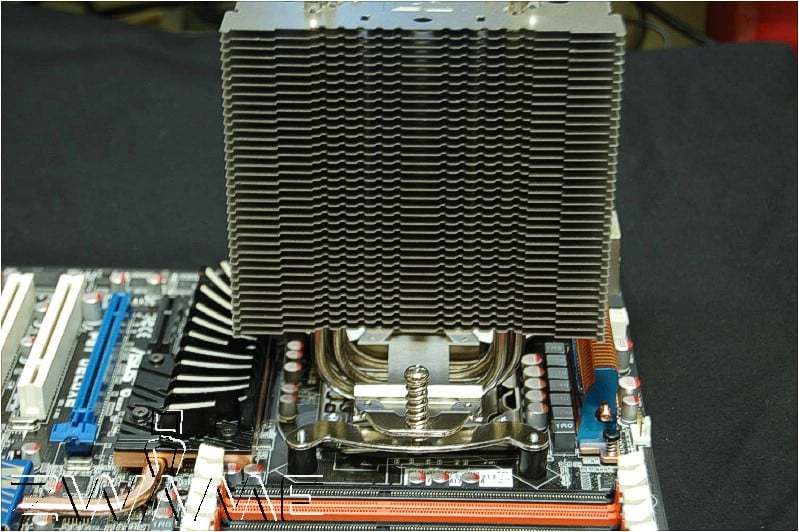

Coloca-se o Cooler com cautela em cima do CPU, neste caso um Noctua
NH-U12P.

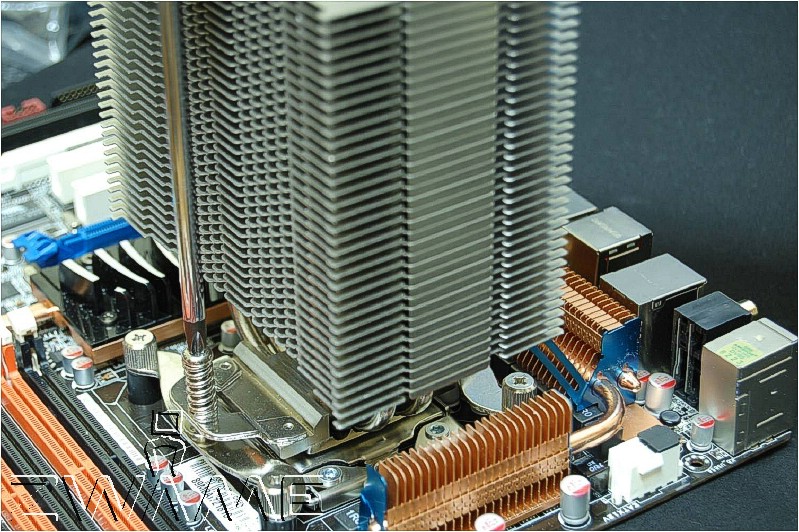

Deve-se apertar o Cooler na diagonal, como mostra a imagem,
porque permite uma fixação mais homogénea.


alguns ajustes para uma boa fixação.

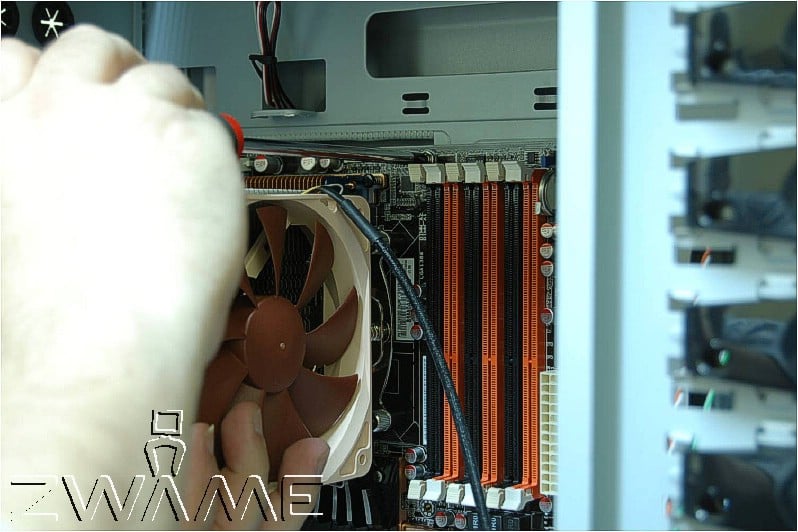

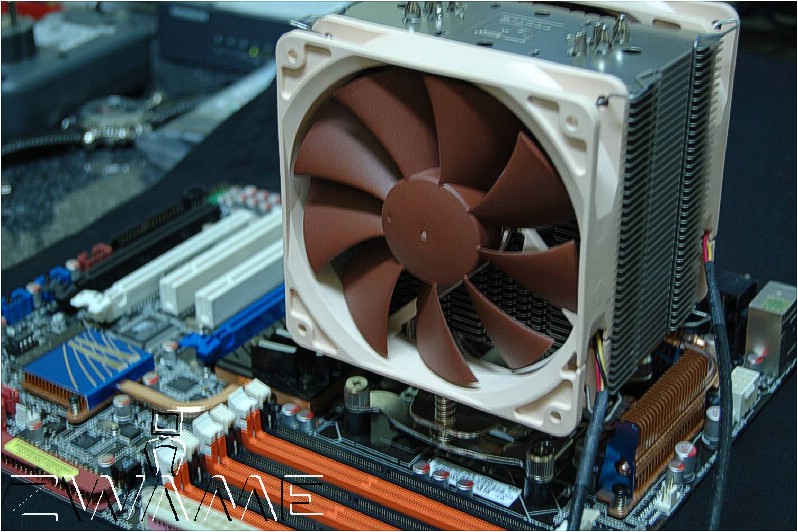

e por fim a montagem das ventoinhas.

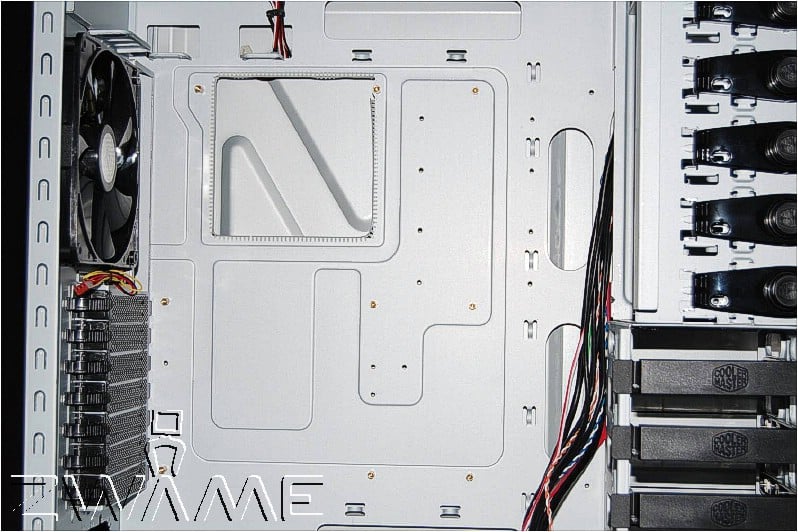

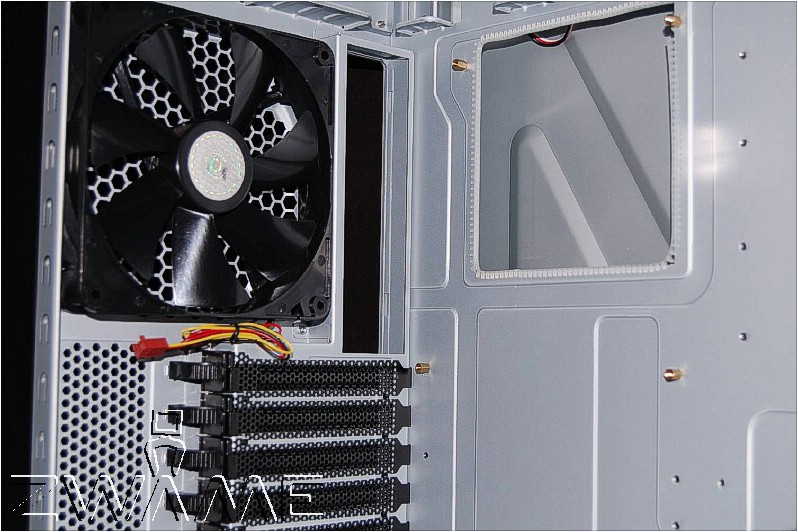

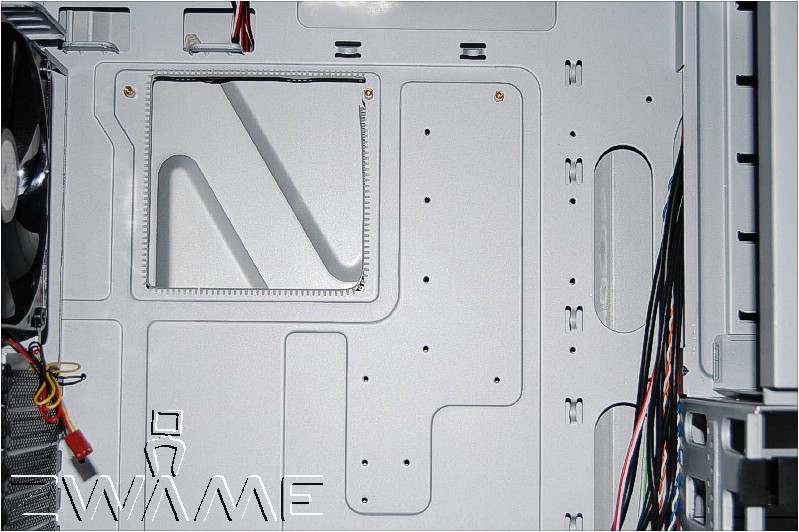

Passamos agora, à montagem da Motherboard na caixa.

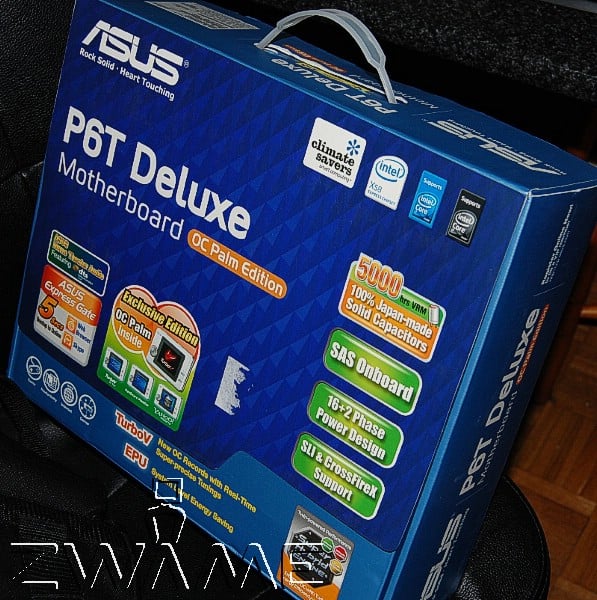

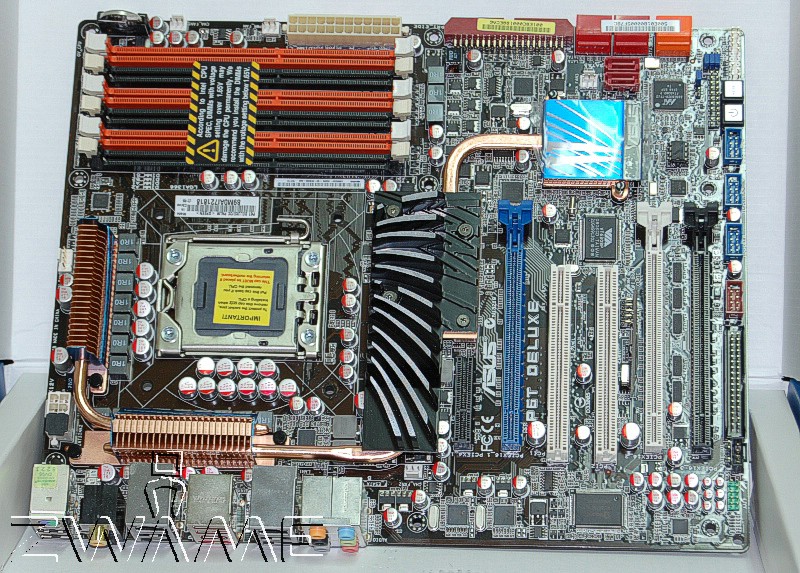

A Board que usámos foi uma Asus P6T Deluxe OC Palm

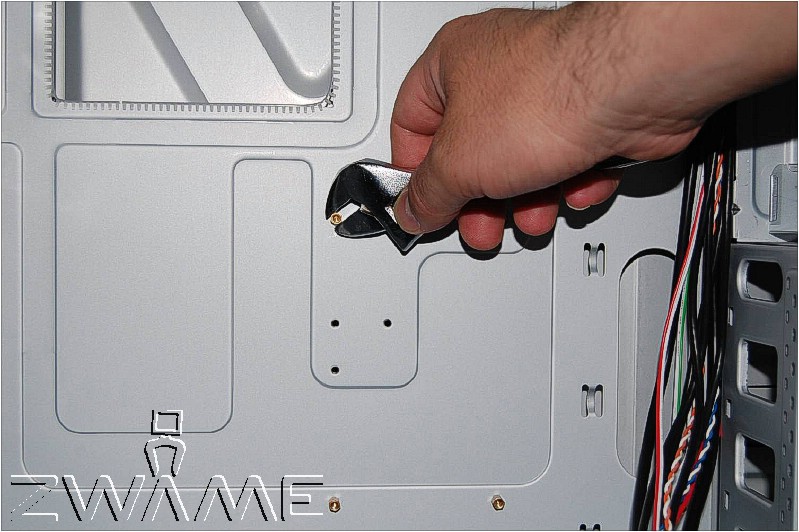

Apertamos os parafusos.


Tendo em conta o tipo de Motherboard que vamos fixar, neste caso é ATX.

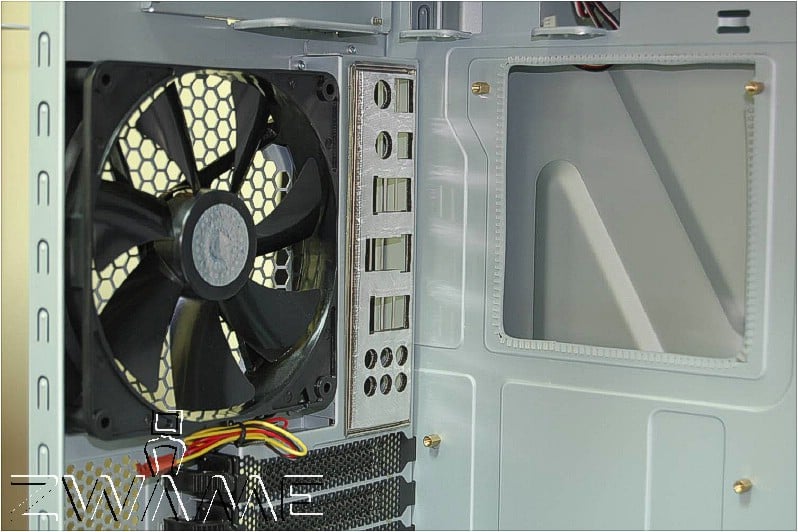

Junto com Motherboard vem um espelho,


que tem que ser colocado na caixa, antes de se inciar a montagem.

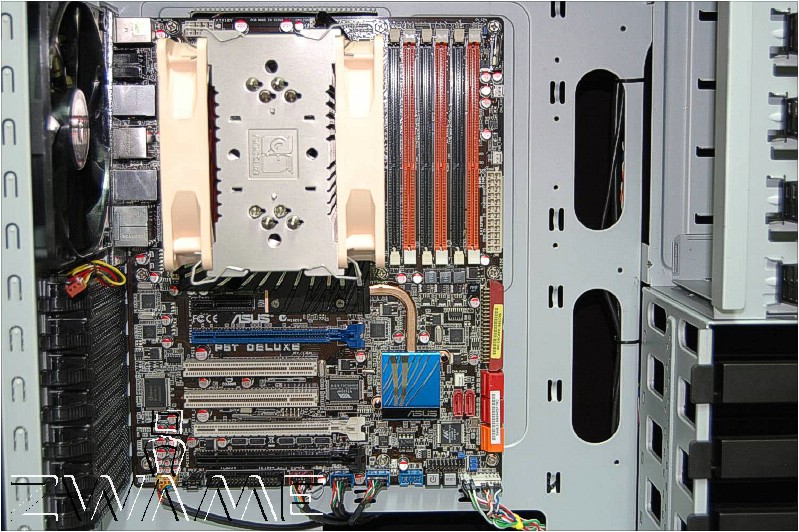

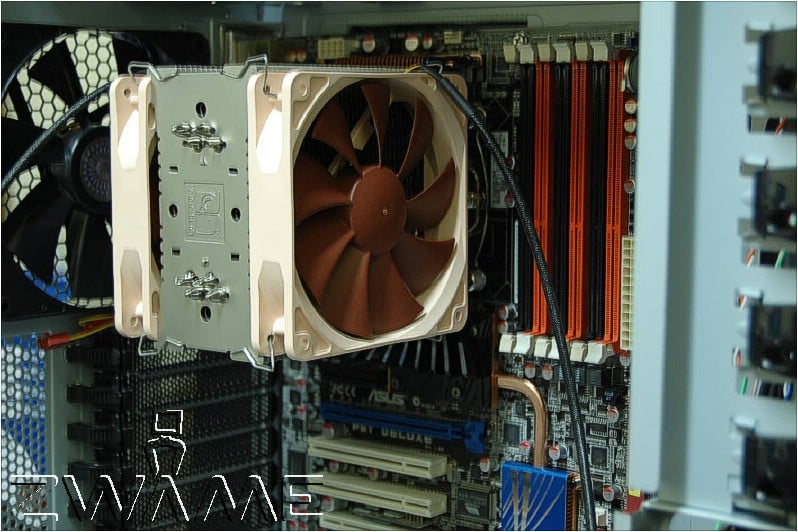

Com o Cooler já montado na Motherboard, vamos aparafusá-la à caixa.

[center]

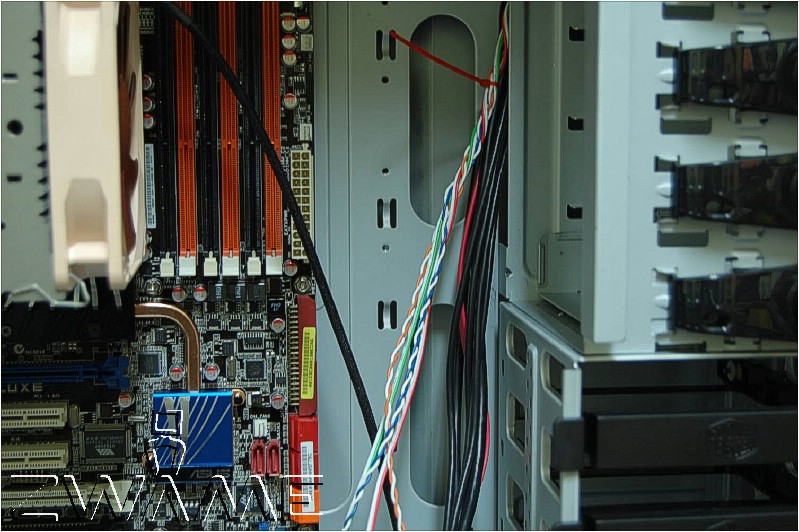

Os cabos de ligação, devem ser bem arrumados.


Com a finalidade de manter um bom fluxo de ar dentro da caixa.



Devemos usar abraçadeiras de plástico para fixar os cabos ao chassis.

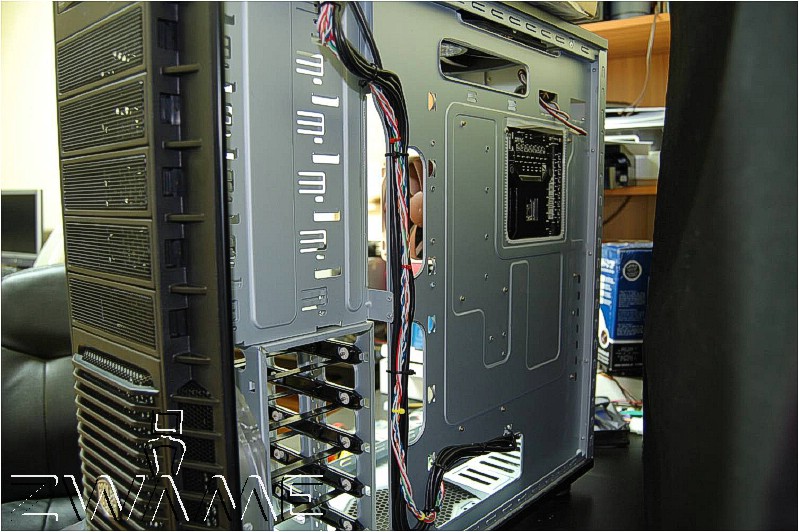

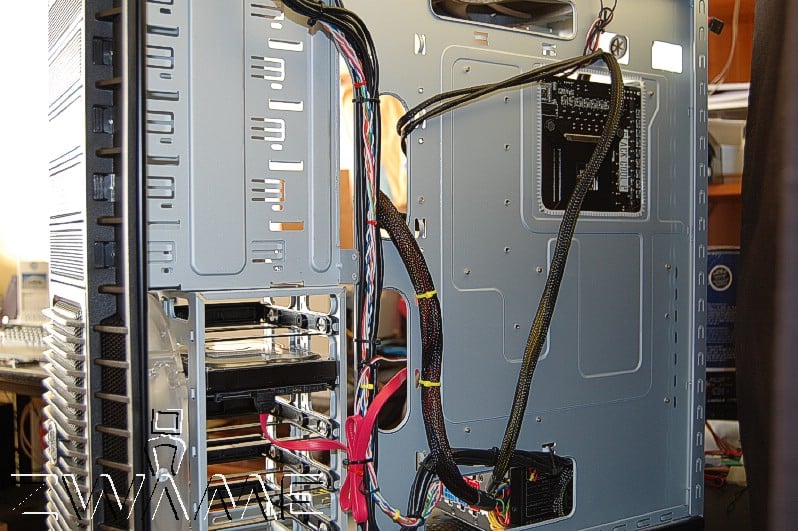

Como podem observar, os cabos estão escondidos, ficando apenas visíveis
as pontas.

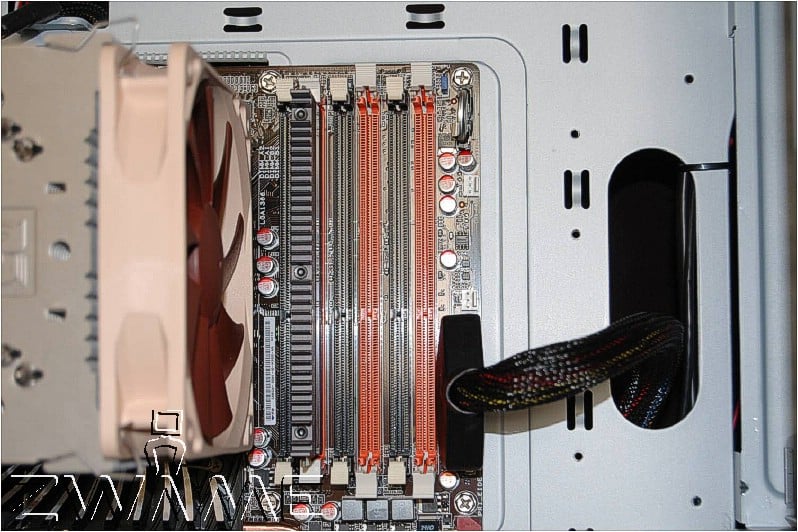

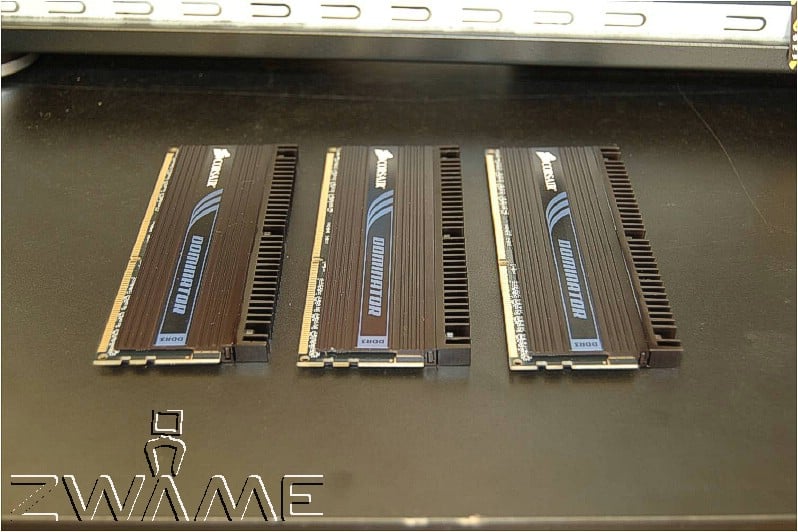

Estas são as memórias que usámos, umas Corsair Dominator.


Aqui podemos observar a colocação de uma das memórias e a ligação da
Fonte à Board.


Agora a segunda memória.


E por fim a terceira.

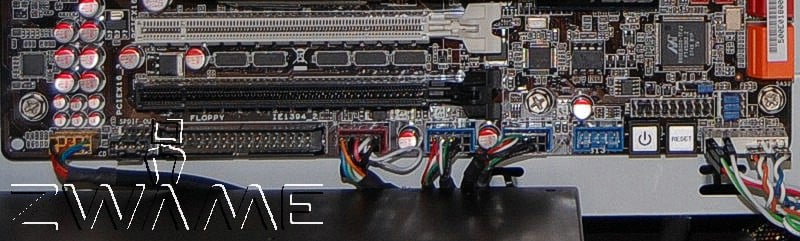

Aqui podemos observar as ligações dos USB, Firewire, HD Audio e as
ligações da caixa.
A ASUS brinda-nos com uma pequena peça branca, que podemos ver na
imagem, que nos permite fazer todas as ligações da caixa,
fora da board fazendo o encaixe de todas as ligações ao mesmo tempo.
Para quem tem as mãos grandes ou esteja montar
uma board numa caixa de dimensões reduzidas, esta peça é excelente.
Cada Motherboard tem ligações diferentes, pelo que deve-se consultar o
livro respectivo que tem informação detalhada de como se devem montar.

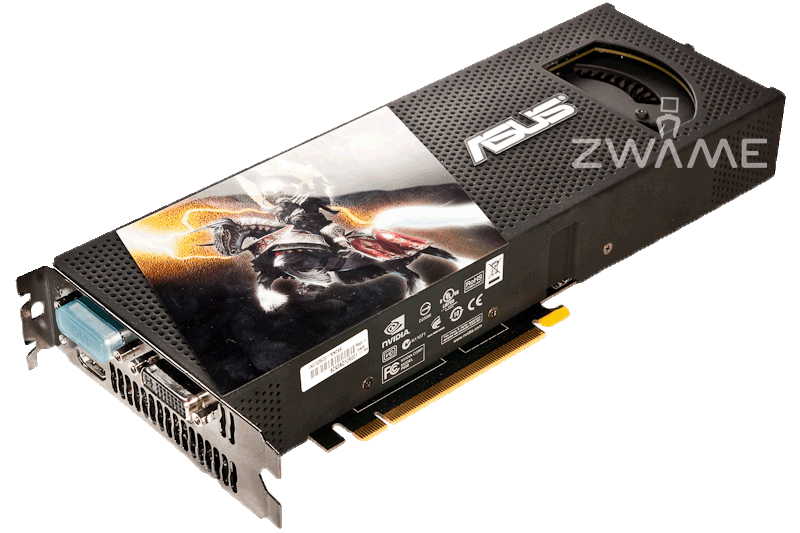

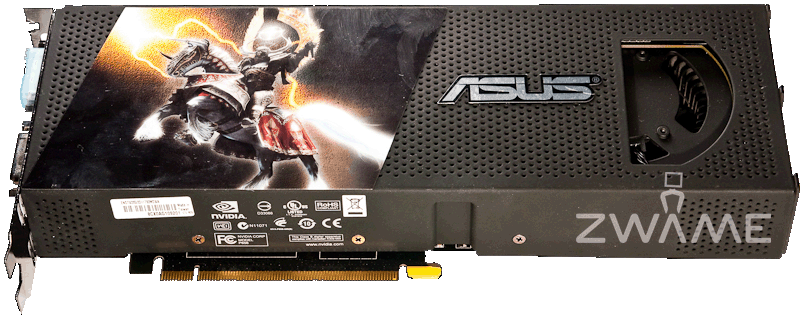

Esta é a nossa placa gráfica,
a excelente ASUS ENGTX295, que vai encaixar no 1º slot PCI-e.

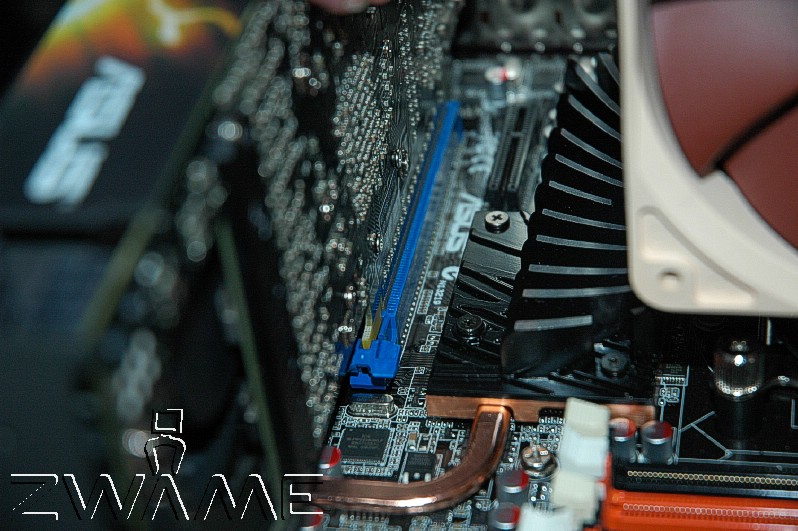

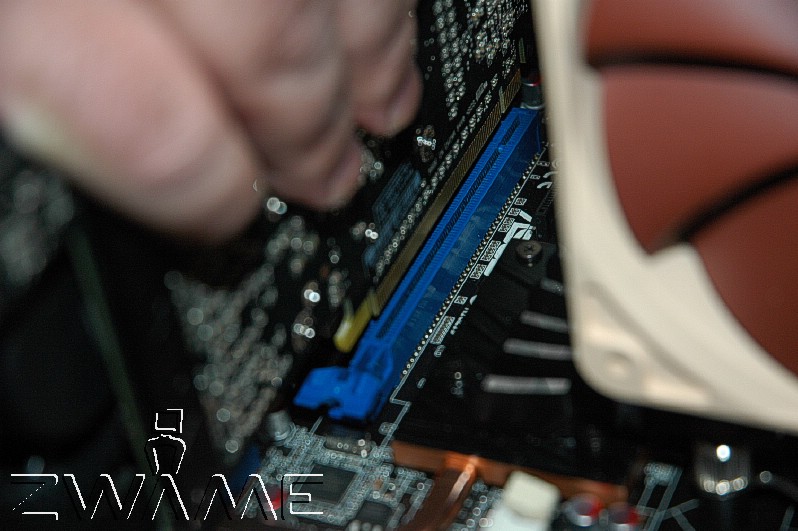

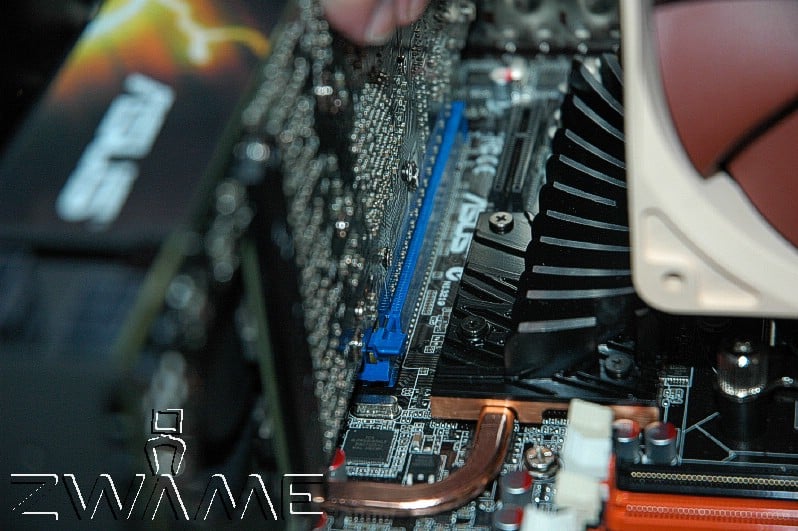

A Placa gráfica deve ser bem encaixada como mostra a figura


e bem aparafusa na caixa, para não se deslocar.

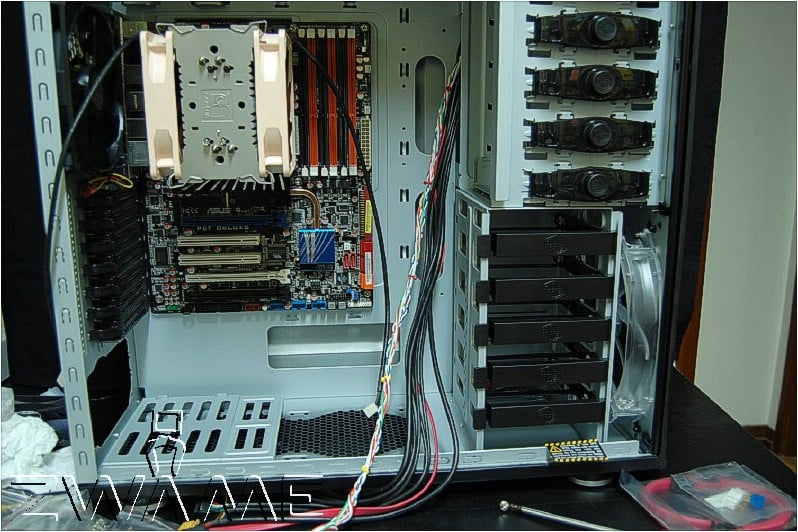

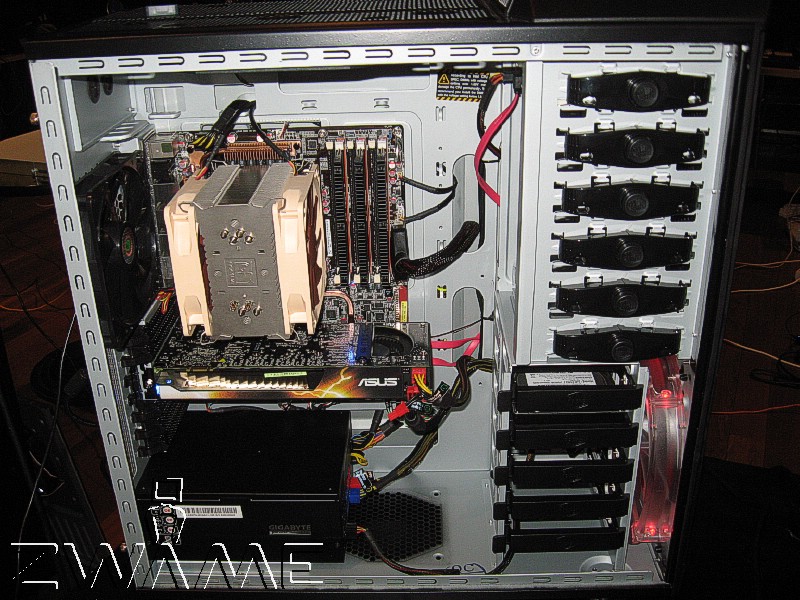

Aqui podemos observar o PC todo montado e com um mínimo de cablagem a
aparecer

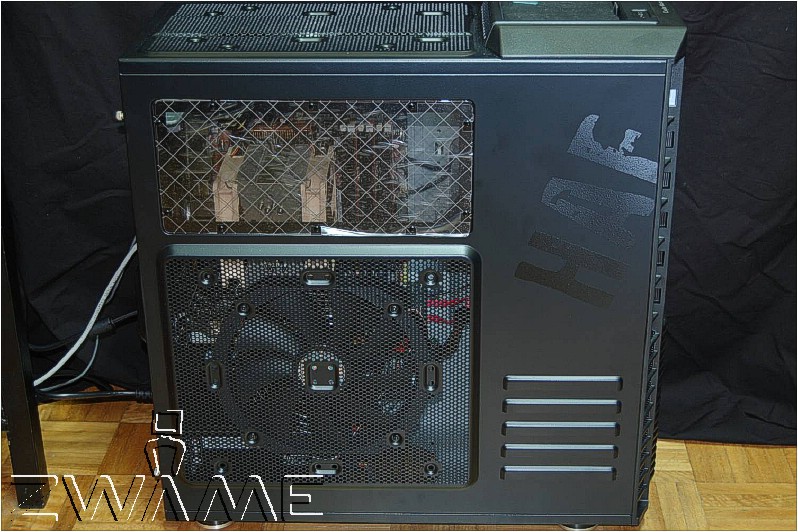

Finalmente temos o nosso PC pronto a trabalhar.



[size=16]LIGAÇÕES DOS VÁRIOS
COMPONENTES

[/size][center] DISCO RÍGIDO

S-ATA

Nesta imagem podemos observar as ligações S-ATA de um Disco Rígido
(HDD),

1. S-ATA power

2. S-ATA Dados

3. Molex power



Conforme se pode ler no próprio HDD, nunca se devem ligar os dois
cabos de power,
pois danifica o disco irremediavelmente.

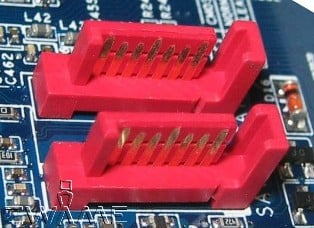

Estas são portas S-ATA que se podem encontrar em qualquer motherboard.

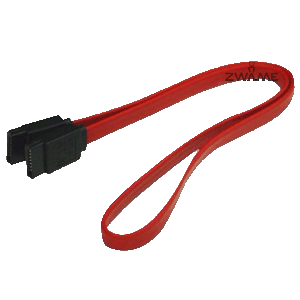

Por fim um cabo S-ATA.


[size=16]IDE

Os Discos Rígidos mais antigos usavam esta ligação, conhecida por IDE
e eram alimentados electricamente por uma ficha molex.

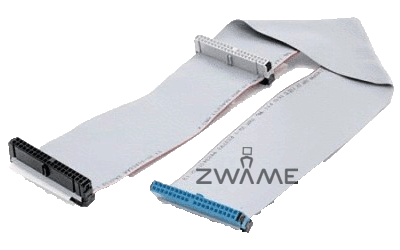

Esta é imagem mostra um cabo IDE onde podemos observar a várias
ligações.
A azul, liga à motherboard, a preta ao Disco Master e a cinzenta ao
Disco Slave ou
na maioria dos casos a uma drive óptica.

NOTA: As ligações das drives ópticas são
idênticas às dos Discos Rígidos.

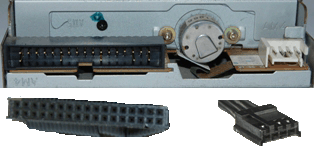

DRIVE DE DISQUETES




LIGAÇÕES NA MOTHERBOARD


Passamos agora às ligações da Motherboard, esta é a ligação de 24 pinos
(EATX),
usada pelas mais modernas, as antigas usavam fichas de 20 pinos (ATX).



Nesta foto podemos observar as ligações de 8 pinos (EATX), podemos
encontrar também de 4 (ATX),
dependendo do tipo de Motherboard.
Algumas fontes de alimentação mais antigas, apenas trazem ligação para 4
pinos.


LIGAÇÕES NA PLACA GRÁFICA

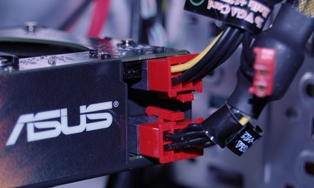

Nem todas as placas gráficas precisam de alimentação suplementar,
mas parte delas precisam, em alguns casos até de duas ligações,
como vamos ver nas imagens seguintes.

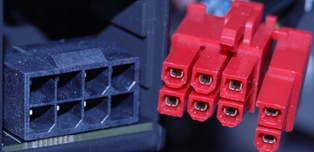

Fichas macho e fêmea de 8 pinos

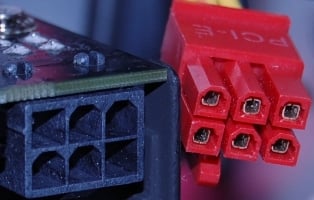

Fichas macho e fêmea de 6 pinos

LIGAÇÕES DAS VENTOINHAS

As ventoinhas podem apresentar dois tipos de ligação, uma de 3 pinos, a
mais conhecida,
e outra de 4 pinos que é usada para a ventoinha do cooler e serve para a
board controlar as rotações.
